从电源、时钟到网络接口的全面优化：八达H-6发烧交换机与H-6DC线性电源

随着串流音乐、NAS音乐库、Roon以及网络播放器逐渐成为Hi-Fi系统的重要组成部分，网络交换机也开始进入发烧友的视野。相比普通交换机只强调网络速度、稳定性和端口数量，发烧音频交换机更关注电源噪声、时钟、屏蔽以及不同网络设备之间的电气干扰。八达H-6，正是这样一款针对数字音频系统设计的交换机。

---

老牌国产Hi-Fi品牌的新尝试

八达（BADA）是国内较早进入Hi-Fi领域的品牌之一，多年来一直专注于功放、CD机、音箱、电源及相关音响器材，在国内发烧友中拥有较高的知名度。从早期Hi-Fi器材到如今的数字音频产品，八达的产品设计始终比较强调电源、电路以及实际使用体验。H-6虽然是一台网络交换机，但从设计理念来看，它延续的依然是传统Hi-Fi器材的思路——通过电源、时钟、屏蔽和机械结构等多个方面，对网络音频系统进行针对性优化。

八达H-6技术参数 ■ 产品类型：发烧音频专用网络交换机 ■ 网络接口：4 × RJ45 + 2 × SFP ■ LAN 1 / LAN 2：10/100 Base-T 自适应 ■ LAN 3 / LAN 4：10/100/1000/2500 Base-T 自适应 ■ SFP 1 / SFP 2：100/1000/2500/10000 Base-X SFP ■ 外部时钟输入：10MHz ■ 时钟接口：50Ω BNC ■ 内置时钟：SC-Cut OCXO 恒温晶振 ■ 内部供电：多路 LDO 独立稳压 ■ 输入电压：12V ■ 整机功耗：15W ■ 尺寸：220×115×65 mm ■ 净重：1.58kg
八达H-6DC技术参数 ■ 输入电压：220V 50/60Hz ■ 输出电压：12V±0.9% ■ 最大输出电流：3A（两路总计） ■ 输出接口：5.5×2.1(内正外负) ■ 最大功耗：≤70W ■ 尺寸：220×115×65 mm ■ 净重：2.35kg

---

传统Hi-Fi风格的机箱设计

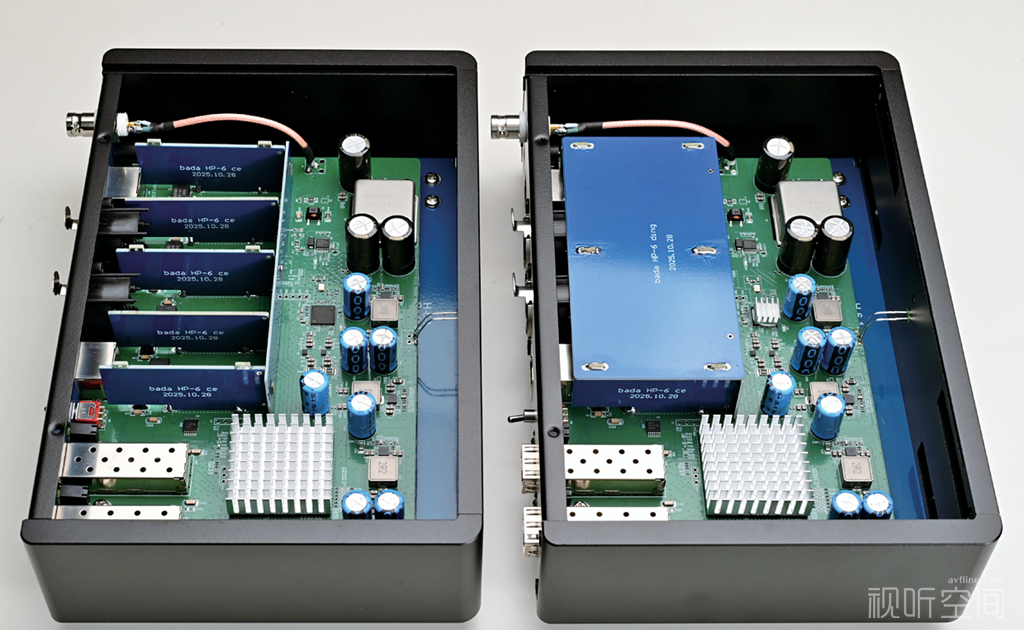

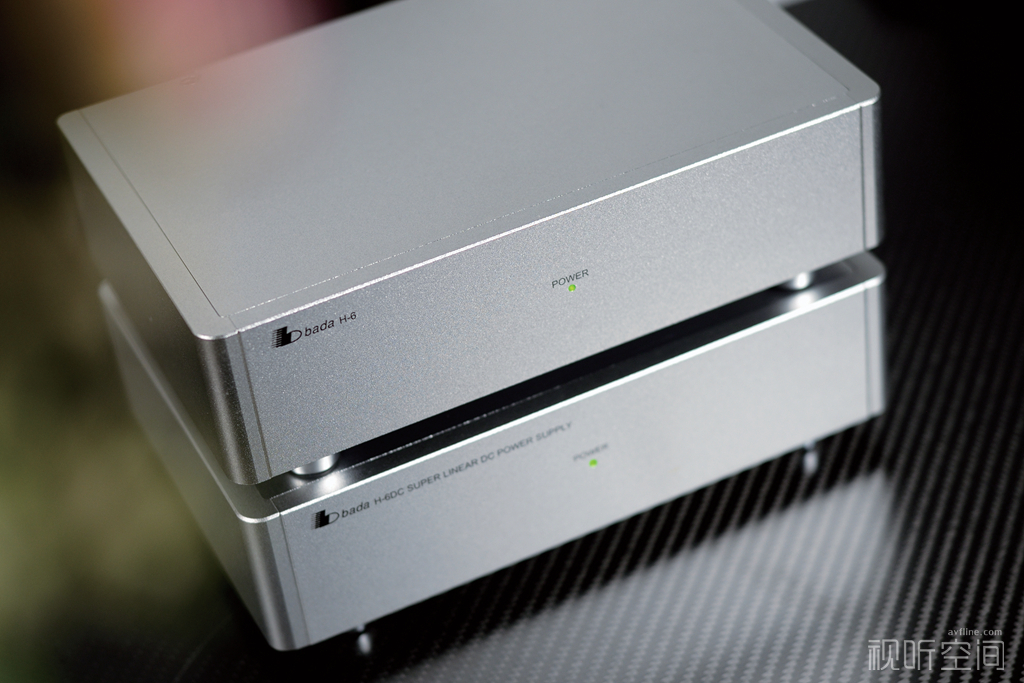

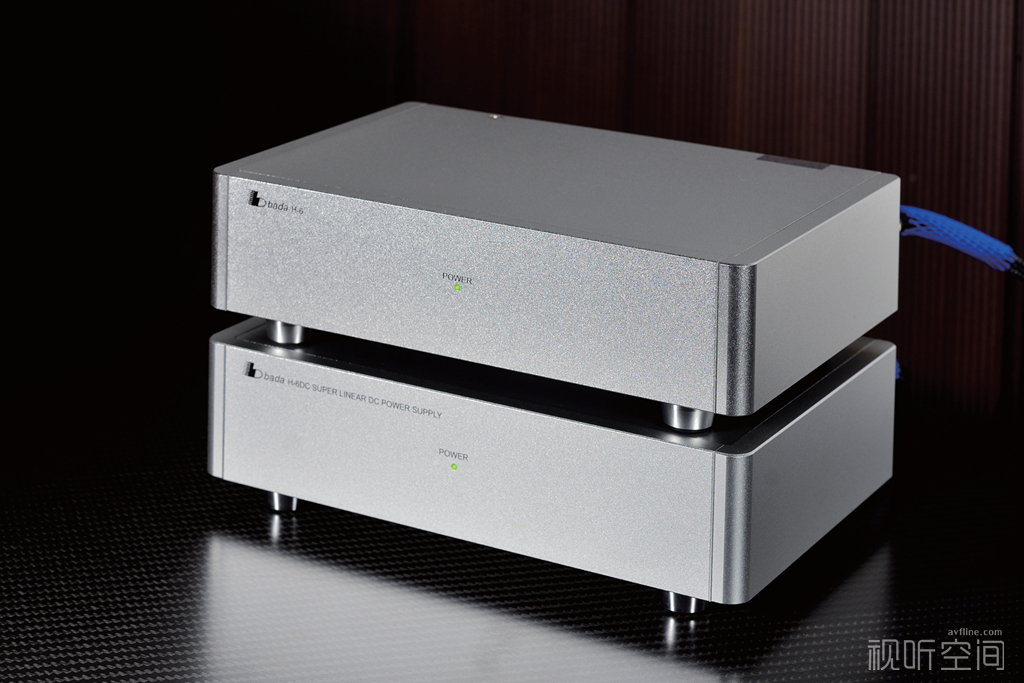

H-6采用金属机箱，整体尺寸紧凑，外观延续了传统音响器材简洁、稳重的设计风格。与普通网络交换机偏向IT设备的外观不同，H-6放在音响机架中，可以比较自然地与数播、解码器、CD机等器材搭配。机箱结构也是H-6的一项设计重点，采用“铜、铁、铝”多层结构的思路，通过不同材料兼顾机械强度、屏蔽以及抑制外界电磁干扰等作用。内部电路则针对网络接口和数字电路进行分区处理，尽可能降低不同电路之间的相互影响。

另一个颇具发烧特色的细节，是H-6可以关闭网络接口上的LED指示灯。对于普通交换机而言，指示灯主要用于显示网络连接状态，而H-6则提供了关闭功能，以减少不必要的电路工作及潜在的高频干扰。

---

四个RJ45＋两个SFP

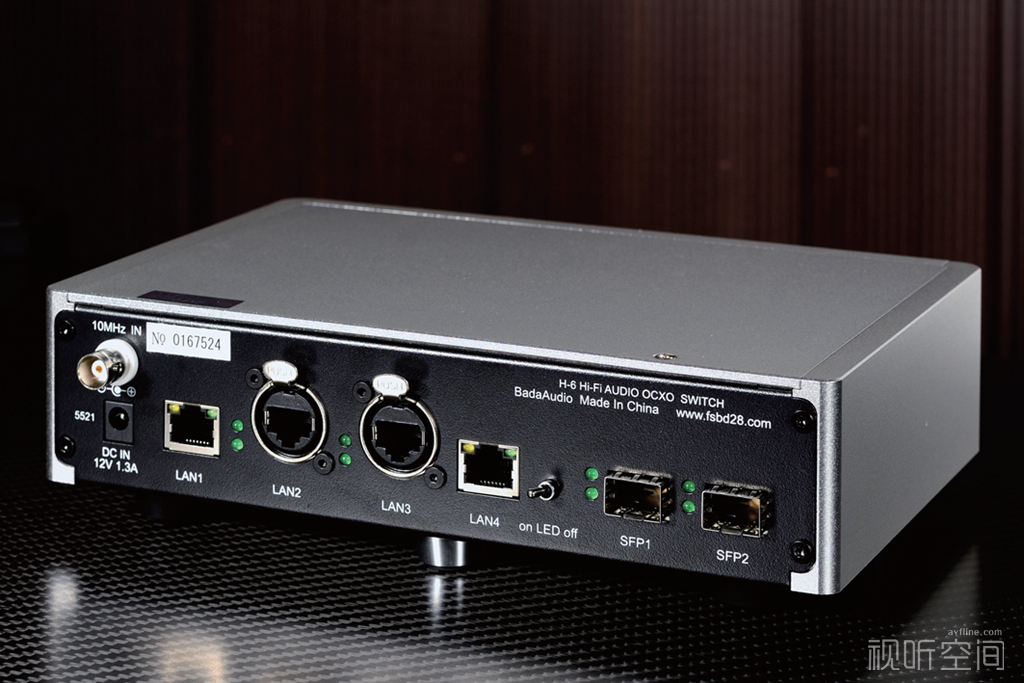

在网络接口方面，H-6提供4个RJ45接口以及2个SFP接口，兼顾不同网络系统的连接需求。

其中LAN1、LAN2支持10/100 自适应；LAN3、LAN4支持10/100/1000自适应；两个SFP接口则支持最高10Gbps的网络连接。这样的配置对于音频系统已经相当充裕。音乐串流本身并不需要很高的网络带宽，因此，H-6同时提供不同速率的网络接口，更多是为了适应不同的家庭网络架构，当然，也让钟情于百兆口的发烧友多一个接口选择。SFP光口则提供了另一种连接方式。如果网络设备支持SFP，可以通过光纤将H-6与家庭网络连接，在物理层面实现光电转换，减少网络设备之间的电气连接。此外，八达还为每个网口之间设置了双层覆铜板进行隔离盒屏蔽，细微之处，彰显着对发烧的执念。

---

OCXO恒温晶振与10MHz外部时钟

数字电路中的时钟，是H-6重点关注的另一个部分。H-6采用SC切OCXO恒温晶振，通过恒温方式降低环境温度变化对晶振频率稳定性的影响。官方公布的数据包括短期稳定度≤0.05ppb@1秒、Jitter≤0.5ps，以及-155dBc/Hz@1kHz的相位噪声指标。更值得注意的是，H-6还提供了50Ω BNC接口，可以接入外部10MHz参考时钟。对于普通用户而言，内部OCXO已经能够满足使用需求；而对于已经拥有10MHz主时钟的高级数字音频系统，H-6则可以纳入整个系统的时钟架构，为后续升级留下空间。需要说明的是，交换机中的10MHz时钟并不等同于DAC内部最终使用的音频主时钟，它主要承担网络设备内部的参考时基作用。因此，H-6的外部时钟设计，更适合看作整个数字系统的一种同步与优化手段。

---

分体线性电源是核心特色

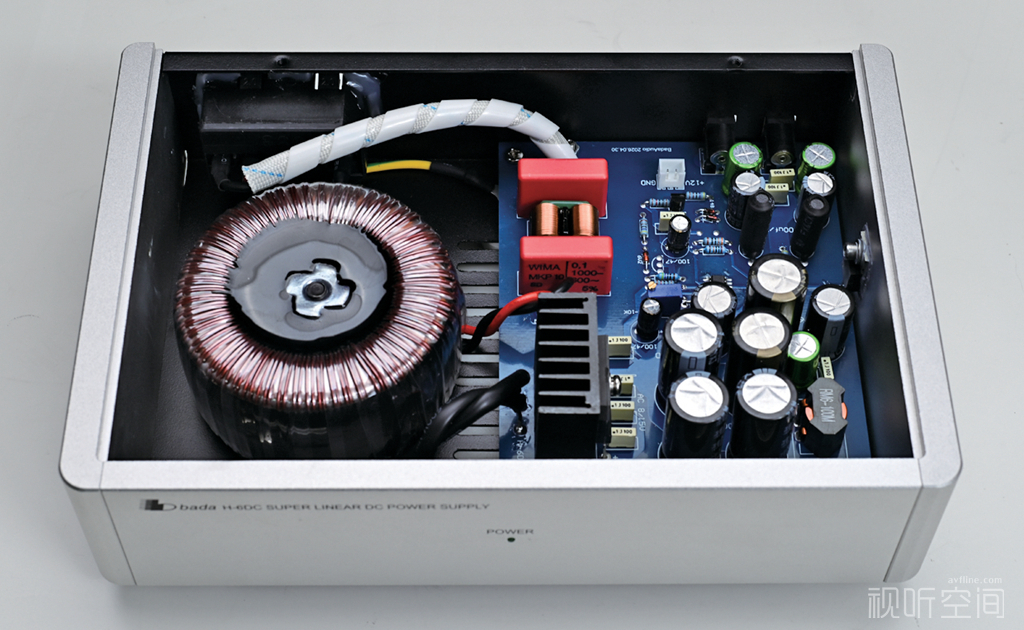

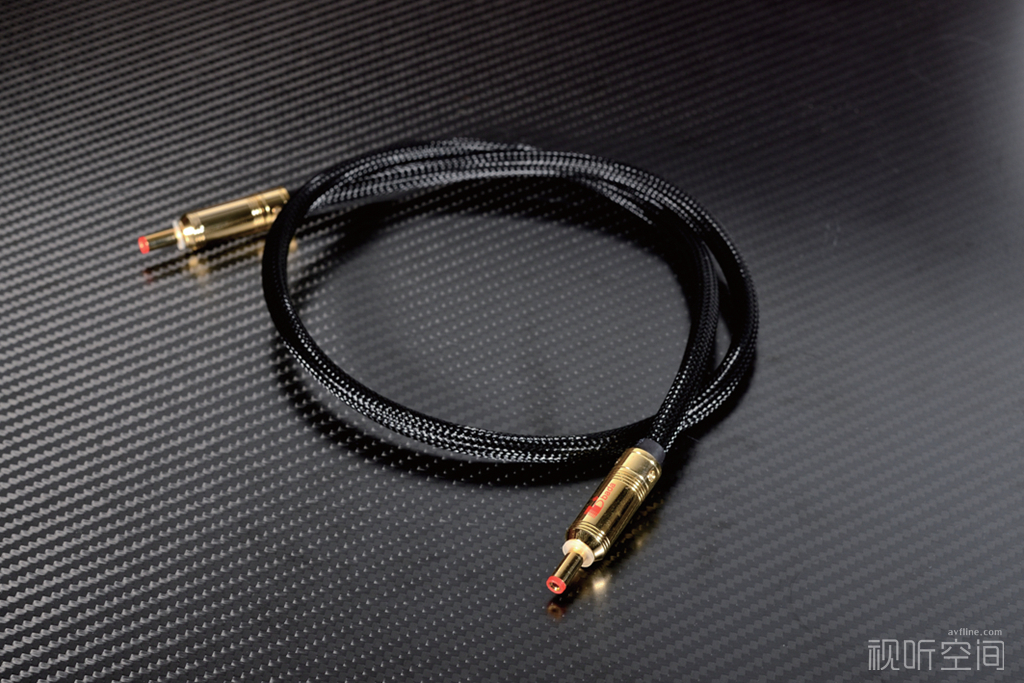

H-6没有采用普通交换机常见的内置开关电源，而是搭配独立的H-6DC线性电源。H-6DC是八达为H-6发烧音频交换机配套设计的独立线性电源，外置电源设计可以减少电源工作时产生的电磁干扰、热量及机械振动对主机的影响。H-6DC输出12V直流电供给H-6，进入主机后再经过多路LDO进行独立稳压，为交换芯片、网络PHY及高精度时钟等电路提供稳定供电。这样的“外置线性电源＋机内多级稳压”设计，延续了传统Hi-Fi器材对电源部分的重视，也是H-6区别于普通网络交换机的重要特色。当然，H-6主机也可以单独销售，对于已经拥有高品质12V线性电源的用户，可以只购买H-6主机，但如果从完整产品设计的角度来看，H-6＋H-6DC才是八达针对这一产品所设计的完整组合。

---

重新认识网络音频的“连接”

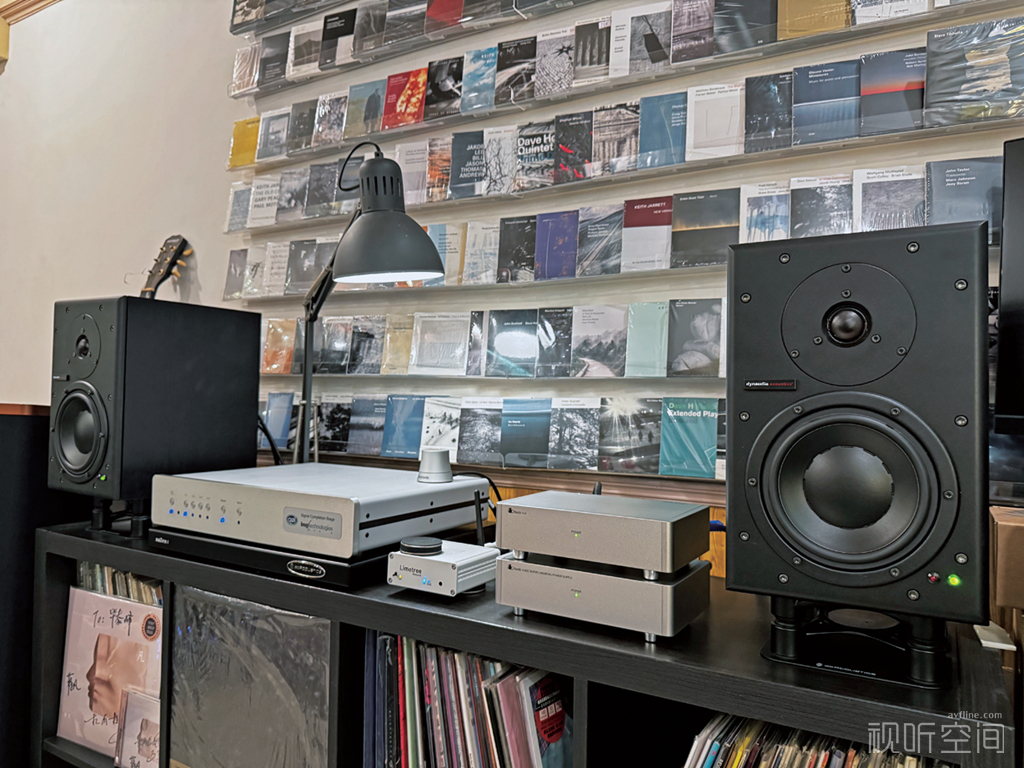

这次试听是在我们同事的家中进行，音源为Lindemann的Limetree Network网络播放器，音箱为Dynaudio Acoustic的BM6A有源音箱，这套系统对于前端的轻微变化都能清晰呈现，非常适合用于对比测试不同的设备，同时网络设备也经过一定的优化，更能测试出八达H-6交换机的真正实力。我们在Tidal上，找到ECM出品、Carolin Widmann与Chamber Orchestra of Europe演奏的门德尔松《E小调小提琴协奏曲》Op.64第三乐章《Allegro molto vivace》作为试听曲目。这是一段速度明快、细节丰富的音乐，独奏小提琴与乐队之间频繁交替，尤其适合观察系统对微动态、定位和复杂音符的处理能力。

没有使用H-6时，音乐本身依然保持着ECM录音一贯的清晰与通透，但在快速段落中，乐队各声部之间的层次感相对容易挤在一起，小提琴快速跳动的音符虽然清楚，却略少了一些空气感，声场的边缘也显得没有那么稳定。首先，我们将路由器和网络播放器都接入H-6的千兆网口，最明显的变化并不是声音突然变得“更亮”或“更厚”，而是整个声场变得更加从容。随着音乐进入快速段落，小提琴的线条更加鲜明，弓弦运动与细微的力度变化更容易捕捉；同时，后方乐队的木管、弦乐声部也能够保持各自的位置，不会因为音乐密度增加而相互覆盖。整体空间感更加完整，乐器之间的距离感和层次也更清楚，快速音符带来的跳跃感与节奏感表现得更加自然。

进一步比较H-6不同网络端口的表现，同样以这首曲目作参考，我们将网络播放器端接入百兆口，在声音呈现上有着相当细微的差异：百兆口的声音相对柔和、从容，整体听感比较平顺，独奏小提琴的位置更加稳定，后方乐队的细节也比较容易辨认。在乐章高潮片段，百兆口显得稍微圆润一些，整体融合度较高，声场的纵深和乐器之间的分离度也稍有提升。千兆口和百兆口之间并不存在绝对的优劣，更像是两种不同的声音取向。对于这套系统而言，如果更重视线条、速度和空间层次，千兆口会是较值得优先尝试的选择；而喜欢稍显柔和、自然的听感，则可以试试百兆口。

随后我们试用了SFP光纤接口（需要自备SFP光模块）接到路由器上，在同样播放Carolin Widmann与欧洲室内乐团演奏的门德尔松《小提琴协奏曲》第三乐章时，相比RJ45网口连接，SFP光纤带来的变化并不是简单的“声音更快”或“解析力更高”，而是首先体现在背景的纯净度以及整体空间感上。开头快速推进的弦乐段落中，小提琴与乐队之间的层次更加清楚，背景显得更黑、更干净，乐器结像的边缘也更加稳定。随着音乐进入高潮，大量弦乐与木管声部同时展开，光纤连接下的声场显得更加从容，各声部之间的空间关系比较容易辨认，声音不会因为信息量增加而显得拥挤。尤其是小提琴的快速运弓，线条保持得相当连贯，琴弦的质感与空气感也比较自然。考虑到光纤本身具有电气隔离的特点，H-6利用SFP接口连接上游网络设备，也能够进一步减少不同网络设备之间的电气噪声耦合，这应该是它在实际使用中比较值得尝试的一种连接方式。

最后，我们也将八达H-6发烧交换机接入10MHz外部时钟，可以发现声音的变化并不像更换接口那样直接，而更多体现在整体稳定性与微细节的表现上。音乐开始后，小提琴快速而密集的运弓线条显得更加稳定，琴弦的细节和起伏变化也更容易捕捉；与此同时，乐团的各个声部在声场中的位置更加清晰，背景显得更安静，空间层次也更有秩序。进入乐曲高潮部分，大量弦乐、木管同时展开时，外接10MHz时钟能够让复杂的音乐信息保持较好的条理感，小提琴与乐队之间的距离关系更加明确，结像也显得更凝聚。相比内置时钟，外接时钟后的声音并没有明显改变音色，而是在微动态、空间定位和整体连贯性方面更加细致。H-6的外部时钟输入无疑提供了一种进一步优化数字网络部分的方式。

---

把Hi-Fi思维带进网络交换机

从设计来看，八达H-6发烧交换机并不是简单地把普通网络交换机换上一个漂亮机箱，而是试图以传统Hi-Fi的设计理念重新审视网络设备。分体式线性电源、多路LDO独立稳压、OCXO恒温晶振、10MHz外部时钟、独立网络端口屏蔽，以及铜铁铝多层机箱结构，共同构成了H-6的主要技术特色。而4个RJ45加2个SFP接口，又让它能够适应从百兆、千兆到2.5G、10G的不同网络环境。

对于传统音响系统而言，交换机或许一直只是一个不起眼的网络附件；但随着数字串流成为Hi-Fi系统的重要组成部分，网络已经成为音乐播放链路不可忽视的一环。八达H-6的价值，正是在这个基础上，以一台真正的Hi-Fi器材思维来重新打造网络交换设备。对于正在构建高规格数字音频系统的发烧友而言，H-6无疑是八达从传统Hi-Fi向网络音频领域延伸的一次颇具代表性的尝试。
