这不是经典，什么才是？也说 ASR Luna 8 Exclusive（上）
原作者: 戴天楷
摄影: 戴天楷
简介：本文转载自u-audio音响共和国 产品代理：上瑞电子 Classic这个英文字，在牛津字典里，一共有三个正式的解释：值得被认为是该类别里最好或最重要者（accepted or deserving to be accepted as one of the best or m ...
本文转载自u-audio音响共和国 产品代理：上瑞电子
Classic这个英文字，在牛津字典里，一共有三个正式的解释：值得被认为是该类别里最好或最重要者（accepted or deserving to be accepted as one of the best or most important of its kind）；具有你期待的所有特质；非常典型（with all the features you would expect to find; very typical）；富有吸引力，但风格或设计简单而传统，不受时尚变迁的影响（attractive, but simple and traditional in style or design; not affected by changes in fashion）。
Classic，经典。每个设计师，都希望自己设计出来的作品，能够成为经典。但结果往往不是这样，能成为经典的作品，其实不多；能创造经典的设计师更少。如果只存在于过去的某个时代里，那还不能称为经典，而只是曾经显现的美好，那是vintage，不是classic。要能传承，要能延续，要能发展，要能进化，却还保有大量的原生元素，敢于抗拒潮流的诱惑，坚持初心与信念，那才叫做经典。
ASR Luna 8 Exclusive，就是经典的作品。ASR，就是经典的制造者。
ASR在1982年首度推出Emitter放大器，时至今日，已近40年，而这放大器的总体设计，无论是概念、线路、外观，多年来却始终如一。但是，ASR不是没有进步的公司，他家的Emitter每一个世代看起来似乎一样，实际上，当他们发现更好的方案，收到了客户回馈的意见，每过几年就会提出或大或小的改款。所以，今天的ASR无疑地比30年前的更进步，无论是功能上、使用体验上、声音表现上，新款的ASR，更胜当初。
或许你要问：为什么ASR在中国市场的型号以Luna相称，不同于欧洲的Emitter呢？那是因为在国外，原厂提供了定制选项的服务，针对一些特定组件进行升级，项目洋洋洒洒列了一张A4清单。本地代理商不想让消费者麻烦，既然这些升级是原厂认为好的，就一律买单。因此，到了台湾，Emitter改称Luna，标志着这是通过上瑞电子订制的特别款机型；输出功率小的Emitter I叫做Luna 6；输出功率大的Emitter II就叫Luna 8。
ASR的旗舰型号Luna 8 Exclusive，每声道有280W（8 Ω），比标准版的Luna 8的250W输出更高。本身除两个电源供应箱外，还多了一个负责输入级供电的电池供应箱。
不是合并机，是加上音控和讯号选择的放大器
ASR的基本设计是一台「加了音控和讯号选择的放大器」，内里并无前级线路。这在今天并不稀奇，但这在Emitter诞生的1980年代初期却不多见。
前级主要的功能包括了音量控制、输入选择、阻抗匹配、电平适配以及唱头放大。这些都是基于早年以黑胶为主要讯源的Hi-Fi系统的需求，当CD来临，进入了高电平输出的时代，讯源的输出阻抗低、输出电压高，对放大器来讲非常友善。ASR主事者Friedrich Schäefer甚至认为，讯号通过前级再送到后级，可是先衰减再放大，又要经过端子、线材、放大级等多重路径，所换得的，其实是讯号损失与「愉悦」失真。而唱头放大所要处理的讯号非常微弱而敏感，越接近唱盘越好，独立的唱头放大器比内建在前级里的唱放更理想。倘若这样，我们还需要前级吗？
所以，Schäefer从一开始就认定：ASR的放大器，就是加上音量控制和输入选择的后级。这才是最理想的设计，并且一直坚持到今天。
ASR的放大器在欧洲称为Emitter，到了台湾，因为代理商选配了升级方案，并且专供亚洲市场，为与原厂型号有别，改以Luna相称。
继电器切换输入，电阻数组音控
早年ASR也与多数的厂商一样，采用电位器来做音量控制和讯号输入的选择，但Schäefer很清楚，这不是最佳途径，再好的电位器仍会带来讯号损失。因此在1991年，他全面改用电阻数组的音量控制；并在来年换装继电器切换的输入选择。这样一来，他解决了放大器里最容易造成失真的被动组件。

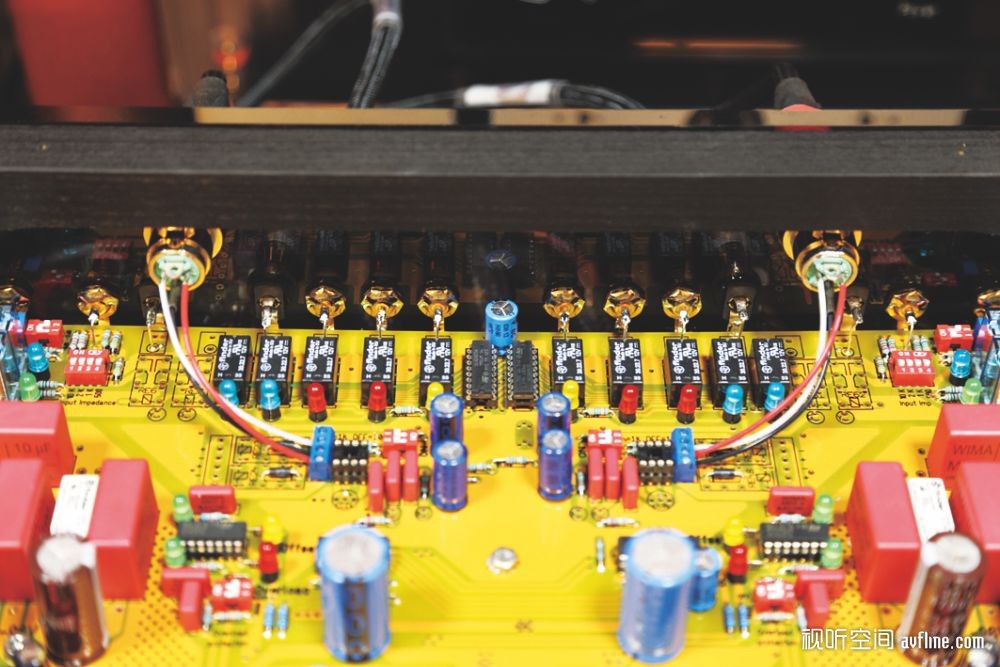

ASR放大器的输入选择一律采用继电器切换。
讯号从输入端进来，经过继电器切换，就送到电阻数组的音控做衰减。Schäefer知道很多用户家里其实只有一部讯源器材，这时，用户可选择关闭其他组输入，从标示Direct的直通端子输入讯号。虽然继电器在线路上的接点只有两个，已经很单纯了，但是地线却彼此相通。一旦选择不经过继电器的Direct直通输入，讯号通过银线直接连到音量控制，声音更纯净。只不过，一旦选择使用Direct档位，其他输入就得维持空接状态。如果你的讯源是「唯一最爱」，ASR就让它以最美的姿态呈献给你。
讯号经过电阻数组的音量控制，就直接送给放大线路径行功率放大，而且这个输入到输出的路径，都是左右声道分离。

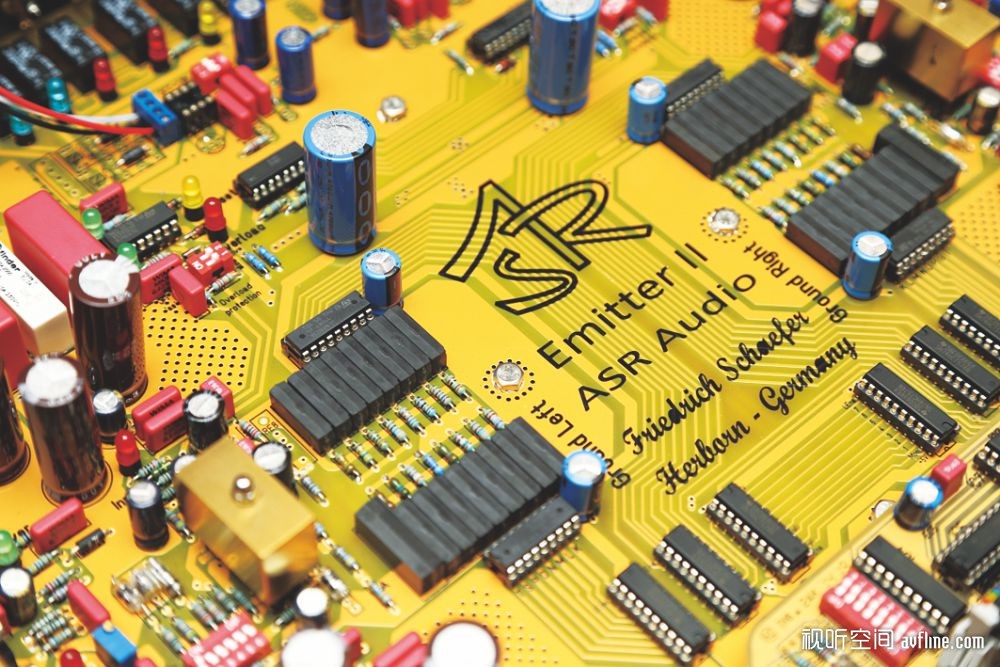

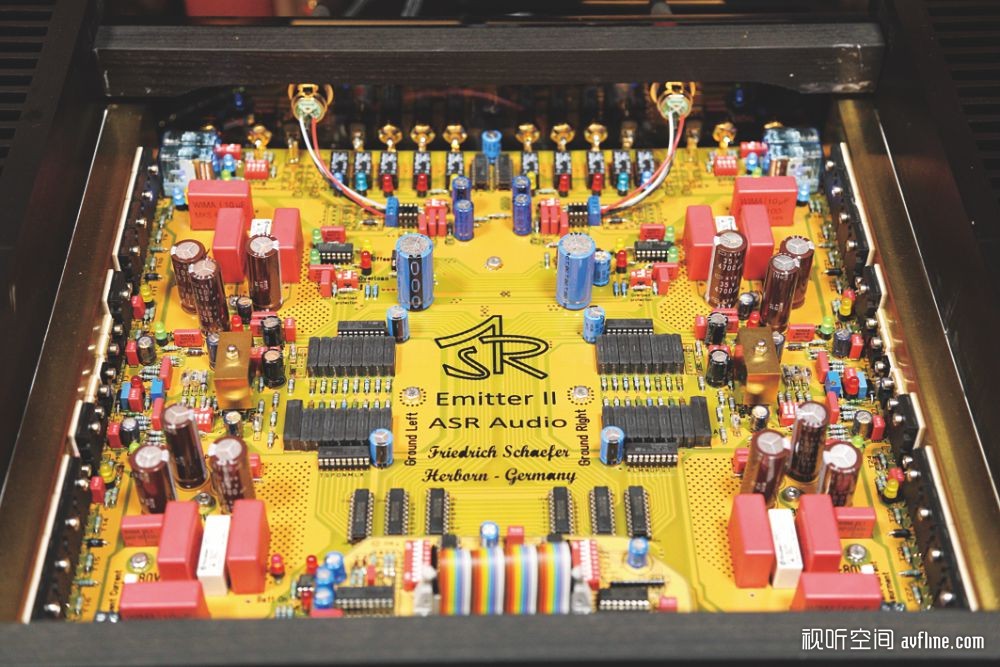

工整的布局，讲求最短传输路径，左右声道分离。在商标字样两侧的电阻与继电器，就是音量控制。讯号输入后，接到音量控制，然后就送去放大。
铜块散热密技

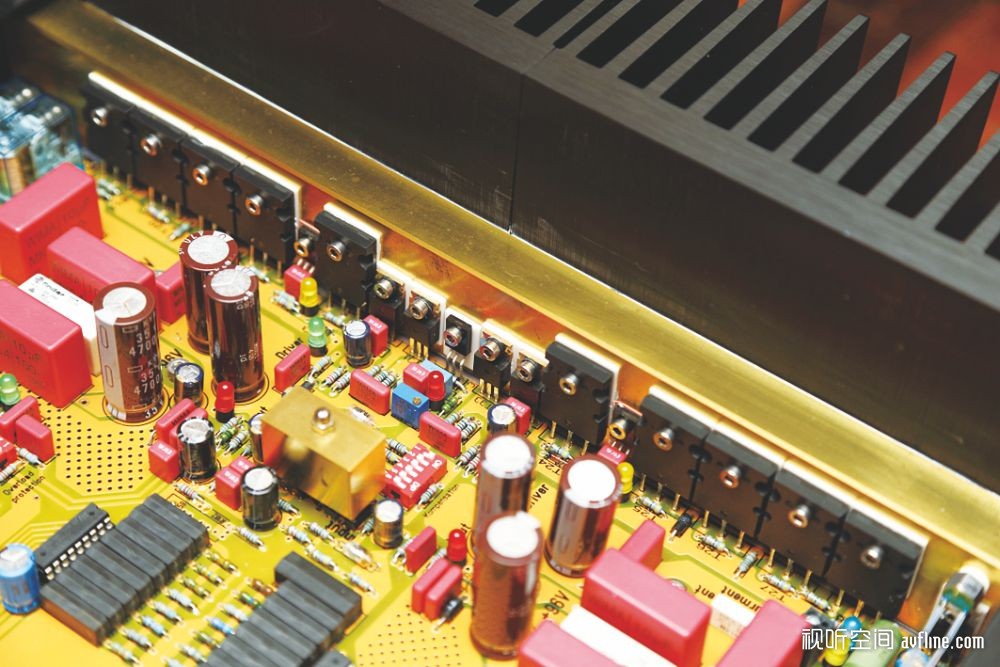

这里，我们又看到有趣的了。负责驱动的OP放大芯片上，Schäefer加了一个铜块用以散热。放大级的MOSFET功率晶体，全部先锁在一块厚实的铜条上，铜条再固定于机箱两侧的散热片上，再细心看，垫在晶体与铜条之间的绝缘片还刻意加厚。为什么要这样做？Schäefer要所有的功率晶体都在同样的温度下工作，铜条散热快，这样一来，功率晶体的温度条件才能平均。而且，铜的谐振更有助于声音，这就是为什么乐团里有「铜管」，却没有「铝管」。怎么用铜，是Schäefer的调音密技。
负责驱动的OP放大芯片上，Schäefer加了一个铜块用以散热。放大级的MOSFET功率晶体，全部先锁在一块厚实的铜条上，铜条再固定于机箱两侧的散热片上，再细心看，垫在晶体与铜条之间的绝缘片还刻意加厚。这些都是在Schäefer多方尝试后采取的调音手段。
加厚PCB，并坚持手工焊锡
再者，除了看得见的WIMA电容等补品好料，这线路板也有很多讲究。Schäefer特别订制的线路板，厚度达2.4mm，其上的铜箔还有厚达105μm的镀金，所有的零件都以手工焊接，并且用上高含银量的银锡。过锡炉不是很快？不。锡炉虽然生产效率高且节省人力，但焊点的不良率高，接点用锡不如人工手焊牢靠。
以ASR放大器的主机来讲，线路设计完善，因此路径直接，内部用线很少。看到的接线一律用上实心纯银线，Schäefer认为高质量的纯银是最好的导体。这纯银线用在哪里呢？先是讯号输入端子到线路板，然后是讯号输入到音量控制，再来就是放大线路连通到喇叭端子需要接线。ASR在Exclusive版的喇叭端子接线，甚至用上16根0.8mm纯银线，线径达8mm平方之多。早年ASR还不是用银线，但从1994年开始，就全面换装纯银接线，直到如今。

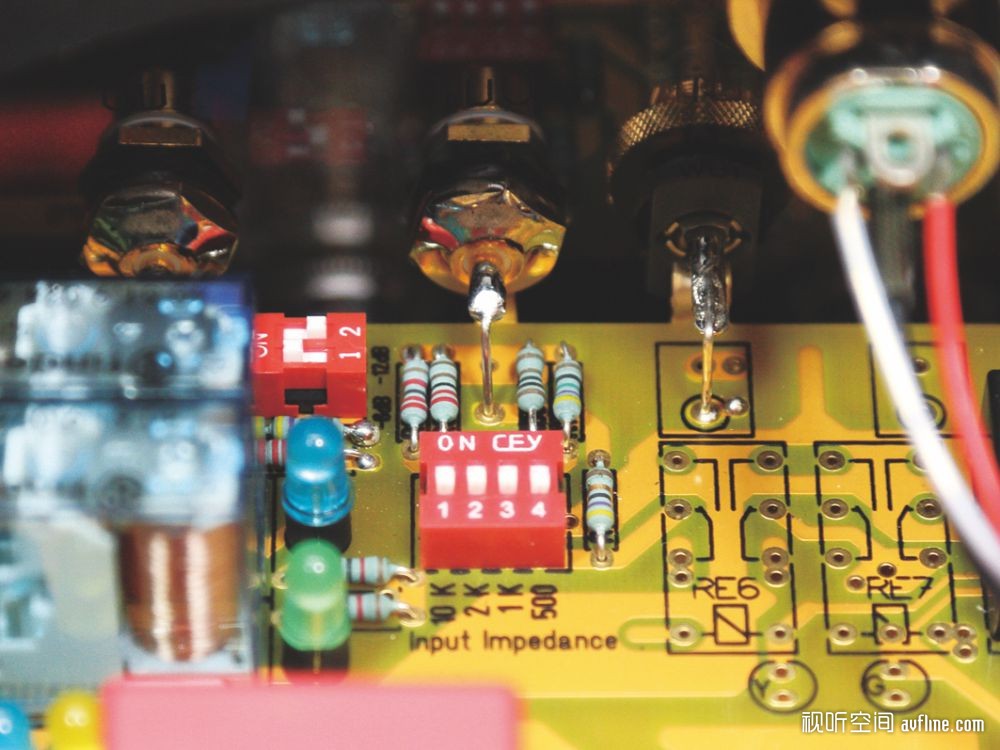

ASR放大器的输入阻抗可调，用家得根据前端讯源的输入阻抗做匹配。
输入阻抗、过载保护、高频补偿可调
单单这一面线路板上的秘密还没讲完。仔细观察，会发现线路板上、左右对称的位置上设有几个红色的DIP开关。例如，在输入端子旁一组可调整输入阻抗，分为500、1,000、2,000、10,000、22,000Ω五段可选，让用户根据前端讯源的输出阻抗做匹配。

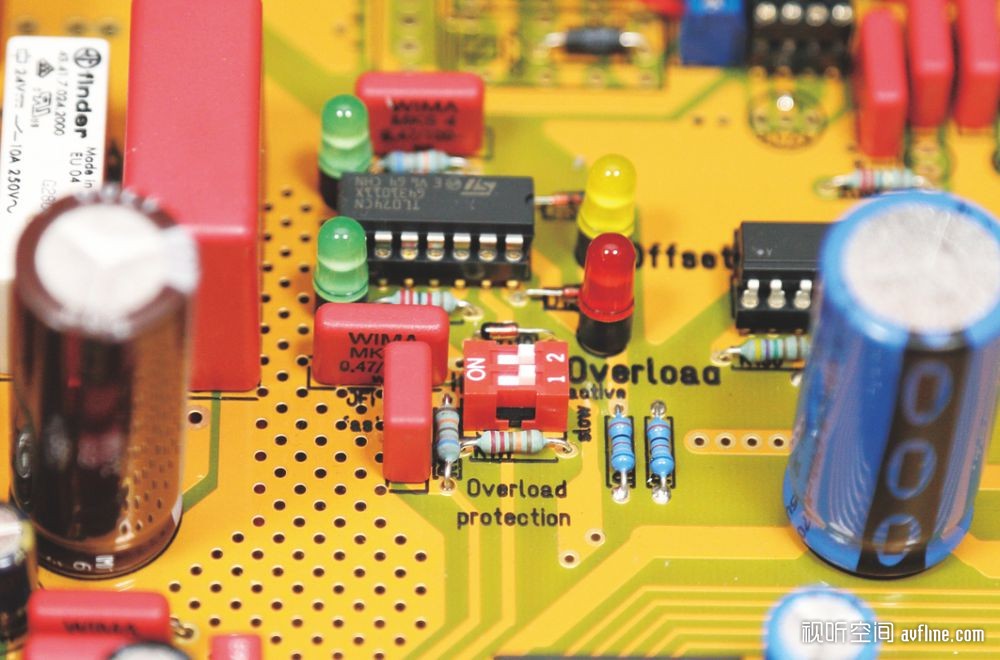

在放大线路旁边还有过载保护开关。

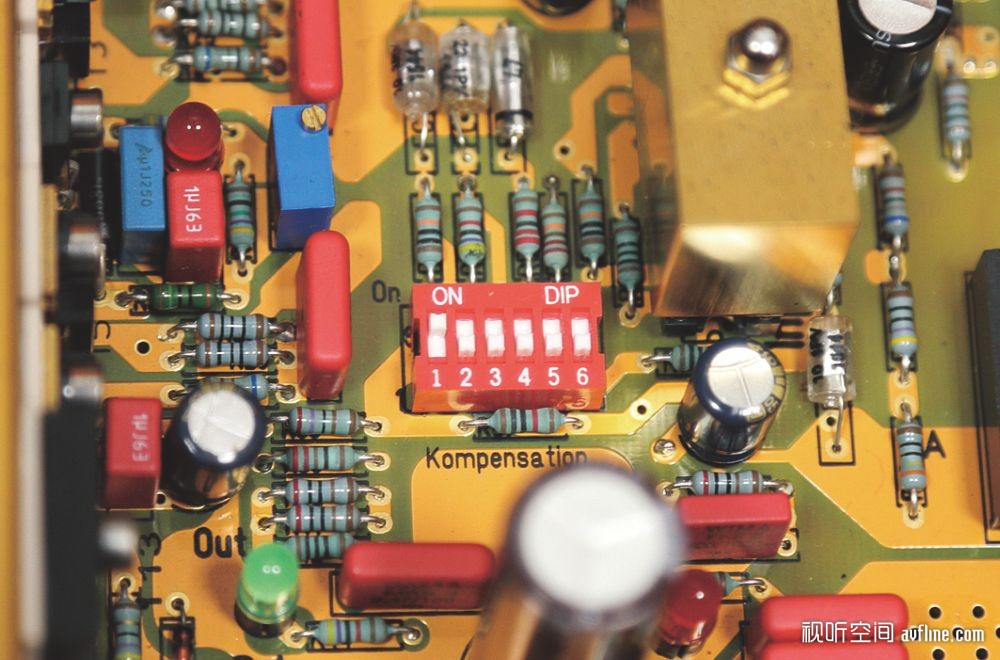

为了因应线材容抗噪成高频减损，ASR设置了高频补偿功能。
ASR放大器里也装了防止过载的保护线路，避免削波失真出现，甚至烧坏喇叭单体，线路板上也有一组选择是否启动保护线路的开关。此外还罕见地加入了高频补偿开关，因为器材之间都需要接线，但线材的容抗会影响高频响应，有了高频补偿，遇到高容抗线材就不怕了。
罕见的节能模式

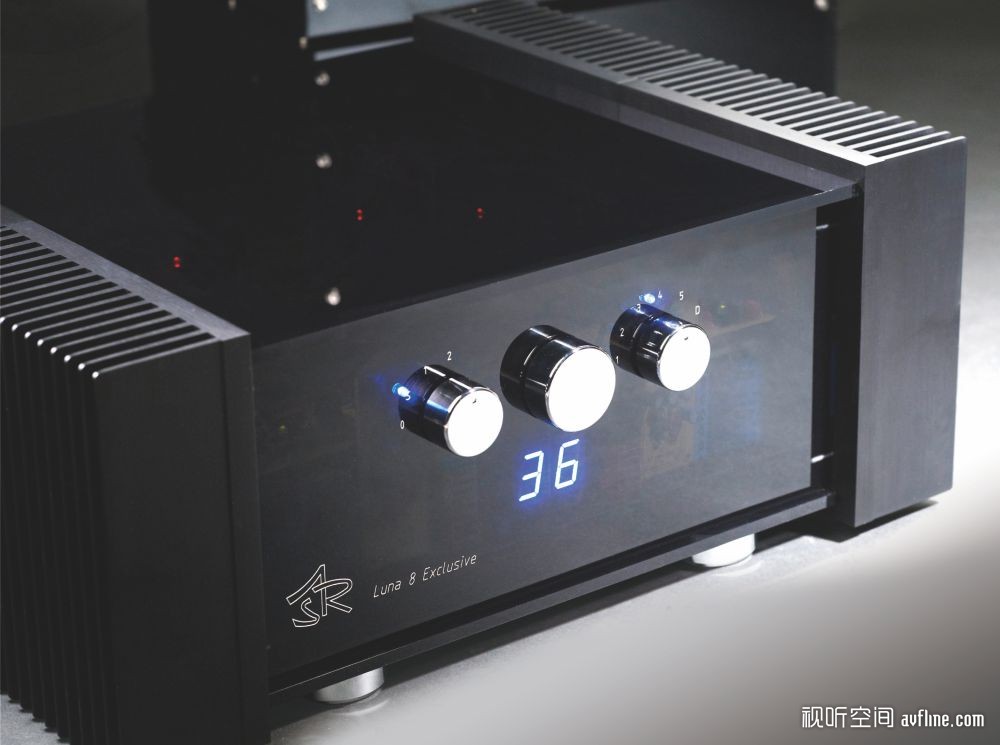

ASR的放大器面板上有3个旋钮，中间的大旋钮是音量开关，左边的是讯号输入选择，右边的开关则是开机控制。开机需要有四段吗？它第一段O，表示Off，关机；第二段S，表示Stand by，待机；至于下面两档1和2就有趣了。1档，表示节能模式，音量最高开到61格，如果讯源的输出够高（原厂说的『够高』是1-2V），1档就够用了。如果想放手让ASR不受限制，打到2档，就可以使用最高76格的音量。

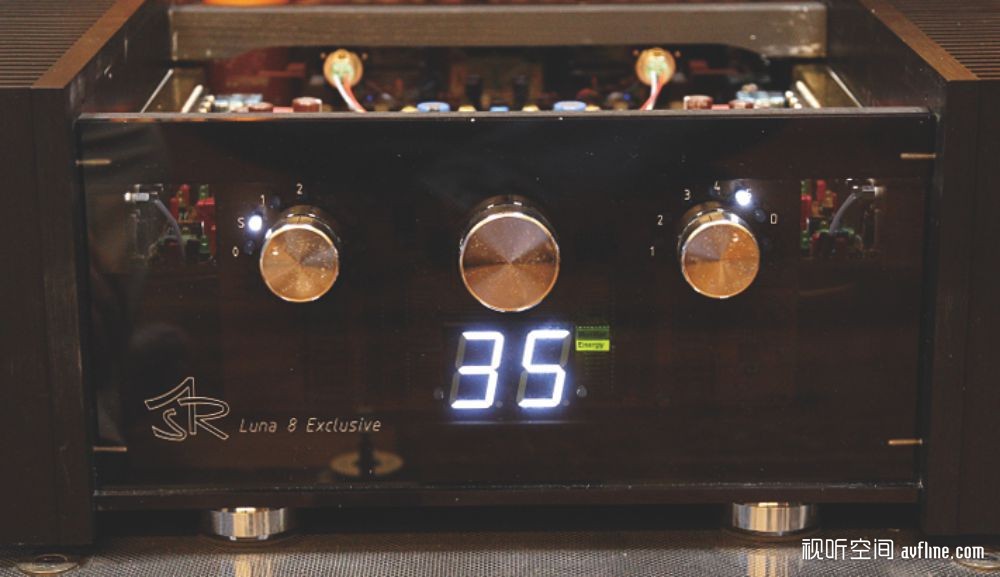

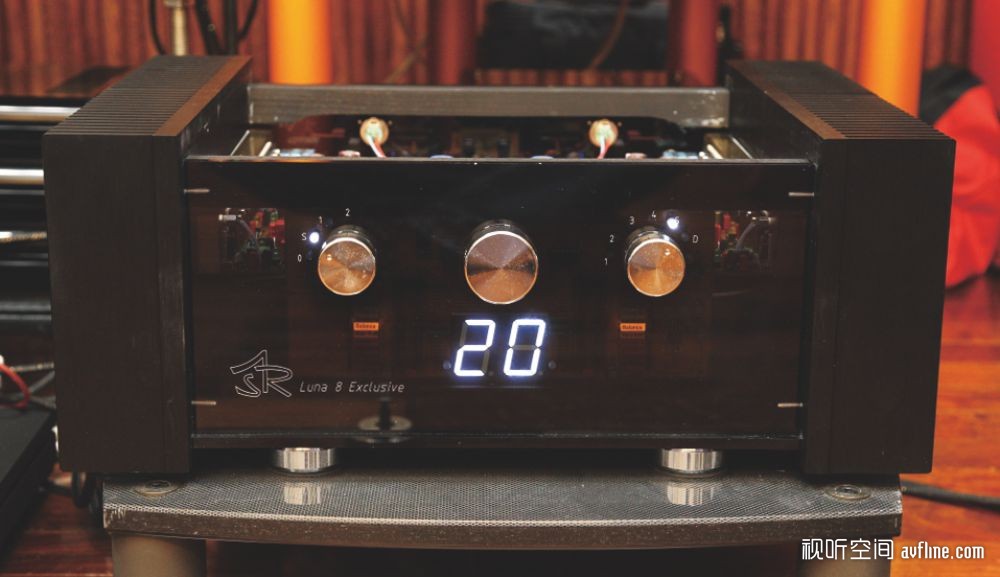

左方旋钮是电源开关，第一段O，表示Off，关机；第二段S，表示Stand by，待机；1档，表示节能模式，音量最高开到61格；2档，就可以使用最高76格的音量。
在节能模式下，进入电源供应的电压会减半，届时，放大器只会接受到1/4的电力供应，总体能耗剩下1/3。这时候，晶体管在半电压的状态下工作，此时，更适合处理小讯号，整体的分辨率会提升，背景还会更安静。
至于节能模式，再多说一点。因为虽然它叫做「节能」（energy-saving mode），但不只是为了节能减碳的环保目的。Schäefer表示，在节能模式下，进入电源供应的电压会减半，届时，放大器只会接收到1/4的电力供应，总体能耗剩下1/3。以上的部分，都跟「节能」有关，但后面提到的事，就跟声音有关了。这时候，晶体管在半电压的状态下工作，更适合处理小讯号，整体的分辨率会提升，背景还会更安静。Schäefer建议，如果聆听音量不大，听轻柔的音乐时，可以试着使用1档；若要大音量，那就还是得切到2档。
此一节能设计让ASR放大器得以「一机两用」——兼有小功率放大器的柔美细致，又可得大功率放大器的强悍推力。很聪明的设计，是不？你知道这个线路什么时候想出来的吗？答案是1993年的改版，ASR就开始配备节能线路了。

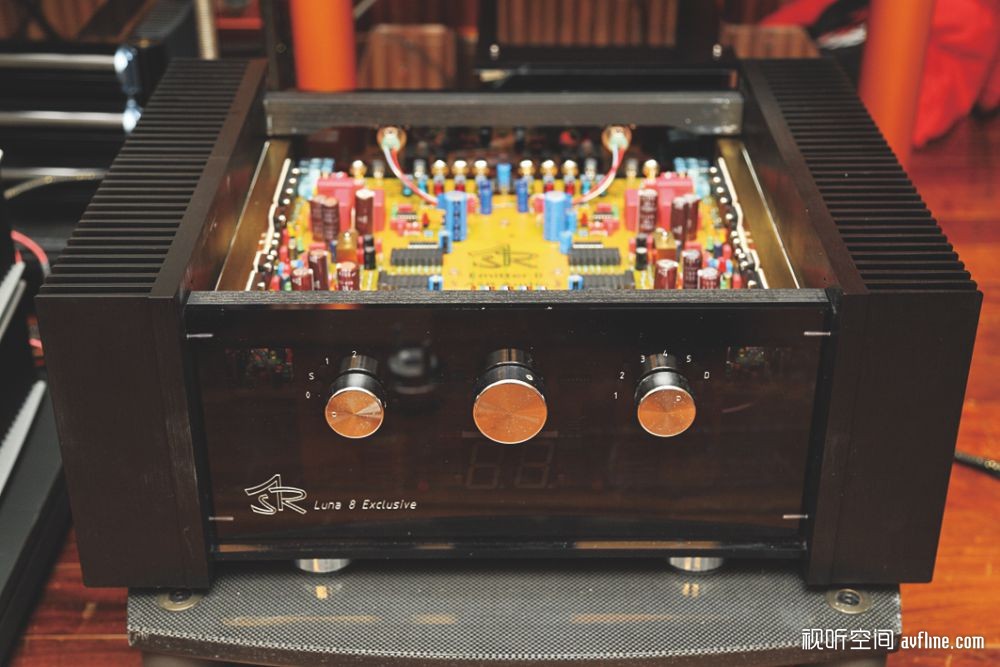

ASR的放大器，除了两侧的散热鳍片外，其他部位都采用压克力板；这在ASR这种售价从万元美金起跳的放大器上相当少见。Schäefer对此表示，压克力其实是一种谐振特性很好的材料，所以我们才会看到压克力被广泛地运用在黑胶唱盘上。为此，ASR用上8mm厚的压克力板，藉以避免金属机箱的共振影响声音。
微处理器监控机器状态，可调功能丰富
虽然是黑色压克力，但仍可以透光。在机器开启时，会看到线路板上有许多LED灯亮起，又红又黄又蓝又绿的，这些灯又是为了什么呢？Schäefer在放大器里设置了微处理器，通过自行撰写的程序，监控机器状态并进行多重设定。这些灯号，就是用来显示当前的状态。

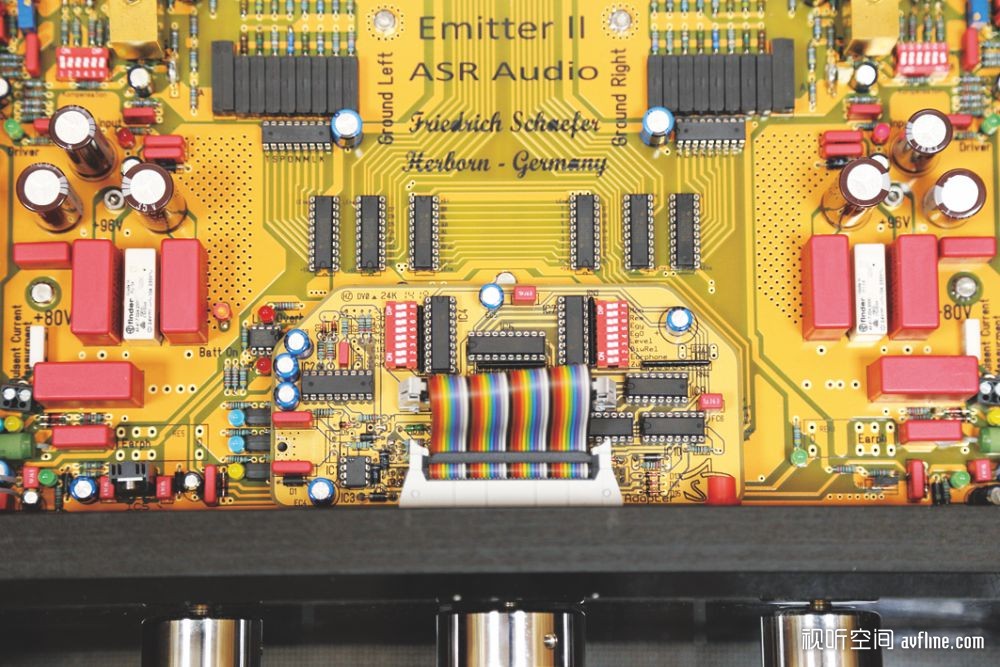

靠近前面版的部位，是ASR放大器的逻辑控制线路。图中也可见到有一些LED灯泡（红、绿等），这些灯号可以帮助用户和原厂确认机器的状态。万一出现故障，能快速找到根源予以排除。
这是一台80年代就诞生的放大器，90年代就大抵定案了，这许多功能，若出自集团型公司之手，那可理解，但出于一个仅有Schäefer一个设计师的音响公司，那就很不简单了。
事实上，很多功能都要参考使用手册，在开机时通过可按压的旋钮做设定。例如，屏幕显示的LED亮度、左右声道平衡调节、各组输入的电平调整等。ASR放大器的外观看起来很简单，但是功能却丰富又强大。
采用高耐压电容
当我们只看到放大器上盖掀开的样子，会奇怪：看起来还好啊，怎么机箱要这么高呢？请把机器翻过来，松开脚垫，揭开底板，您就知道了。下方还有一层线路板，其上满布电容。电源供应器送入的电力，就储存在这些电容里，随时供应您听音乐的需求。看这那个阵仗，真让人惊讶。以我在上瑞电子拆箱研究的这台Luna 8 Exclusive为例，就有56颗10,000μF的电容，而且这些电容的耐压值有100V。这就是Luna 8 Exclusive对应8Ω负载有250W、对应4Ω有490W、对应2Ω有900W输出的原因，也解释了为什么它听起来动态可以这样宽广，声音可以这样有实在感，而且动静皆宜。关于这美好的聆听经验，且留待后篇再述。

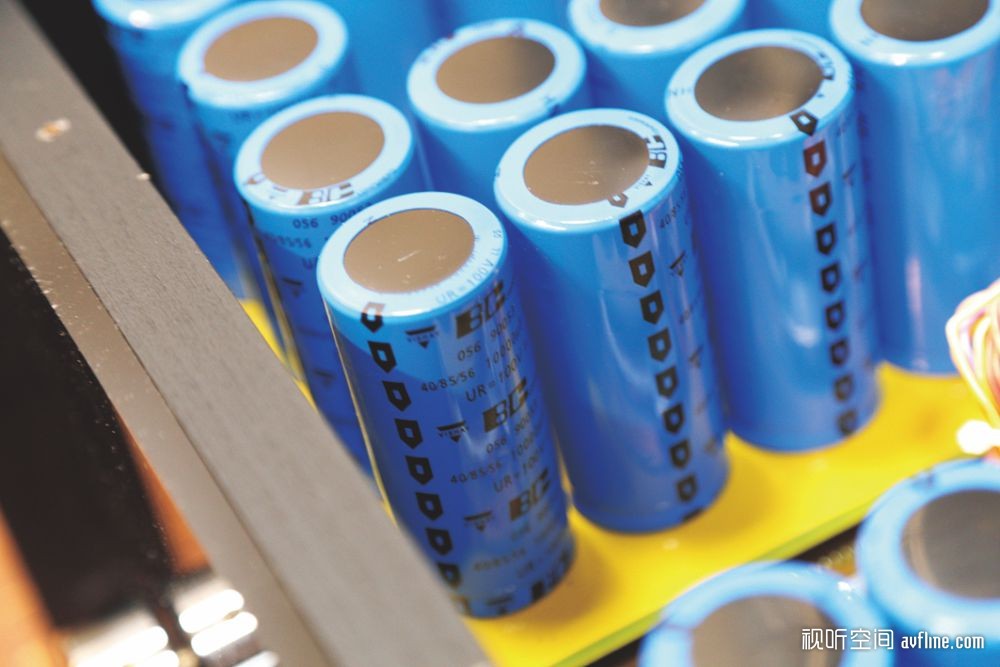

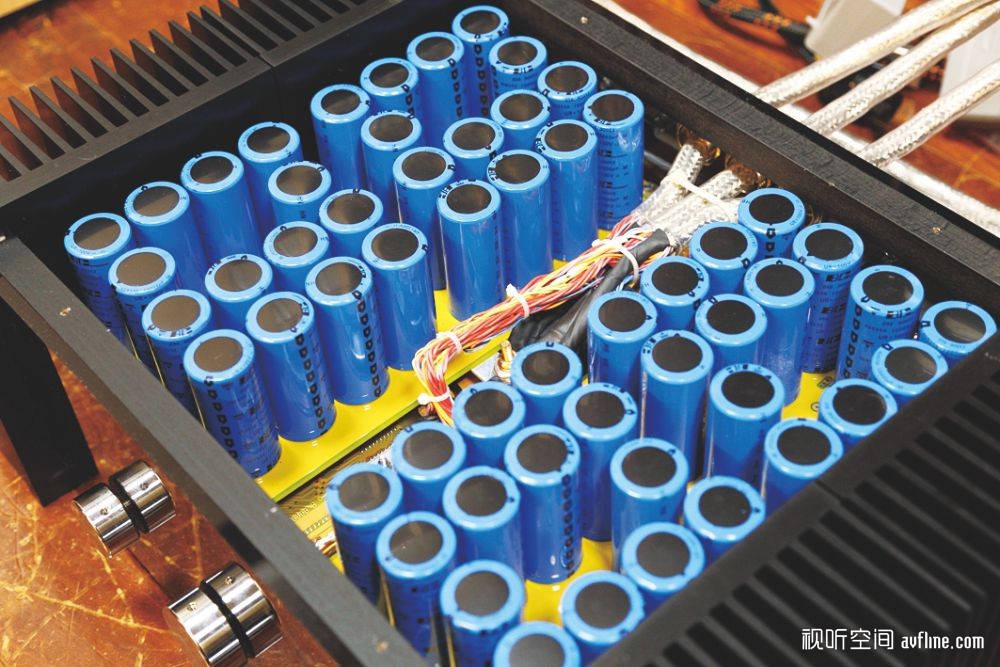

Luna 8 Exclusive主机下方的电容，比标准版的Luna 8为多。
ASR所选用的电容耐压值高，他们最新版本的机器，一律采用100V的电容。
电源分离好处多
最后，要讲到ASR放大器的最大特点，也就是他们的分离式电源供应。一般版的ASR Luna 6和Luna 8就都是采取电源分离，Luna 6有一台电源箱，Luna 8则有两台；Exclusive版本则多一台电池供电箱，负责供给输入级的电力。
为什么要将电源分离？是因为要隔离。隔离变压器的电磁波，还要隔离振动。Schäefer认为电磁波的磁场若靠近放大器放大线路，会让声音听起来不够干净，影响动态和精准性。同样的，变压器工作时会有振动，线路受到振动干扰，声音也会变得不清楚。
真的不能做在一个机箱里吗？Schäefer试过，当他把Emitter II（Luna 8）的电源和放大线路都装在一起，这个机箱将宽60cm、深50cm、高80cm，重量更高达130kg。您搬得动吗？所以Schäefer宁可麻烦一点，把电源供应独立出来。
那把电源箱做小一点不就好了吗？Schäefer不这么认为。他刻意把电源供应做这么大，是为了确保即便在高音压输出下，电源供应都可以稳定地输出电压，这样一来，声音就不会紧绷，空间感和低频的冲击力道都会更好。Schäefer认为放大器要在高电压状态下工作，声音讯号的起伏才会顺畅，因此，他对电源供应的讲究，都是为此。
他甚至提出，播放音乐时，喇叭会对放大器产生反动电势（back electro-motive force），这会减损放大器对喇叭的控制力，降低声音表现。够大、够充沛的电源供应可以改善这个状况，让放大器对喇叭控制力更好。这是另一个他讲究电源供应的理由。
EI变压滤除噪声，多组萧特基整流
以Luna 8 Exclusive来讲，两个电源箱内分别有二大一小的EI变压器，都是找Philbert-Mantelschnitt 订制的。现在多数的厂商习惯采用效率更高、体积更小、漏磁更少的环形变压器，但为什么ASR要用EI变压器而不是用环形变压器呢？首先，做得好的EI变压器，也不太需要担心漏磁问题，加上ASR又是独立电源供应机箱，可以远离放大线路，漏磁问题可以略过。其次，EI变压器有着很好的滤波特性，因此用EI变压器的噪声更低。ASR所采用的Philbert-Mantelschnitt 制变压器，其第一级绕组与第二级绕组各自独立，其效用就像隔离变压器一般，能避免电源不良的影响，声音更加纯净。

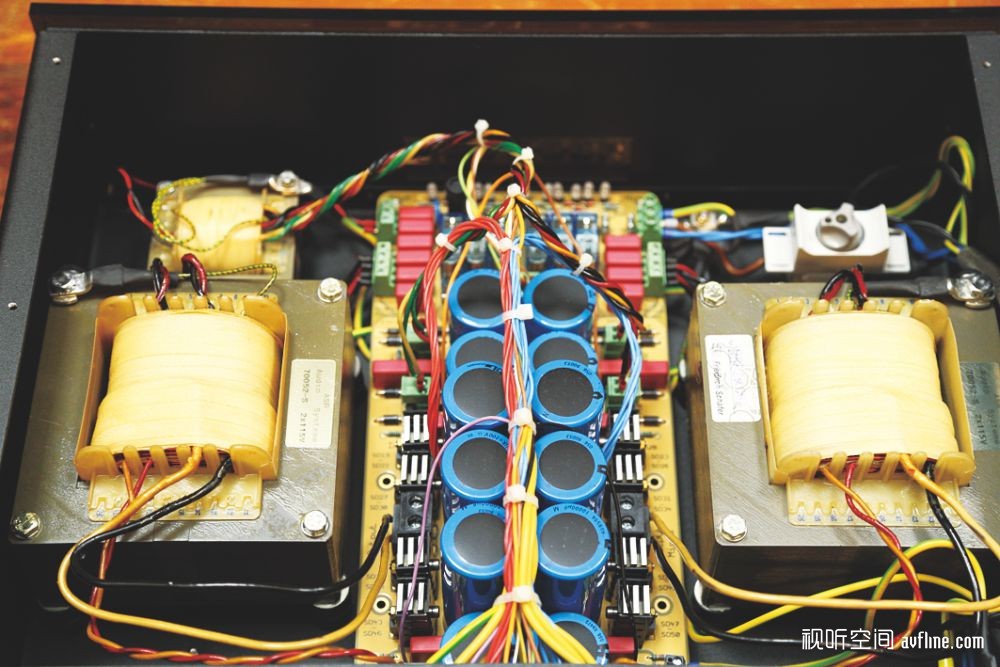

这是ASR Luna 8 Exclusive的电源箱内部，两个大型EI变压器分别输出500VA，分别处理正负半波的电源。中央的线路板上还可见到他特别增加整流二极管，让电源更加稳定。
Schäefer在Luna 8 Exclusive采用两个电源箱，分别供应左右声道的电力，每一个电源箱里各有两个500VA的大变压器。那为什么要用两个呢？Schäefer的做法也很特别，他用一个变压器处理正半波，另一个变压器处理负半波。
两组变压器又各自有整流线路，Schäefer不用一般架构简单的桥式整流，而采用逆向恢复时间更快的萧特基二极管做整流。以Luna 8 Exclusive的电源箱为例，一个机箱里就用上8组电压、共64个萧特基二极管。

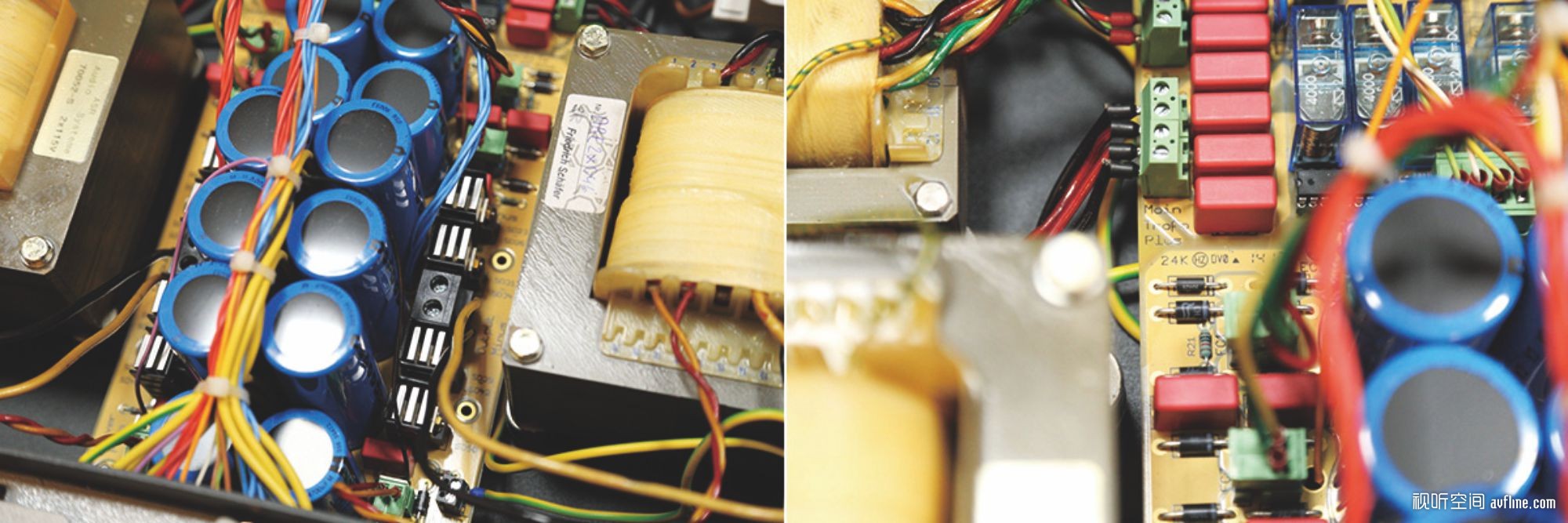

左图可见Schäefer不用一般架构简单的桥式整流，而采用逆向恢复时间更快的萧特基二极管做整流。右图则显示即便是电源供应所采用的线路板，一样采用厚铜箔配24K镀金的导体。
放大线路以外电力独立供应
此外，另有一组小的EI变压器，提供温机、继电器开关、安全监控线路所需的电压。ASR尽可能地把电源供应分开来，他们大可以用一个更大的变压器搞定所有的事，但Schäefer选择更麻烦的途径。

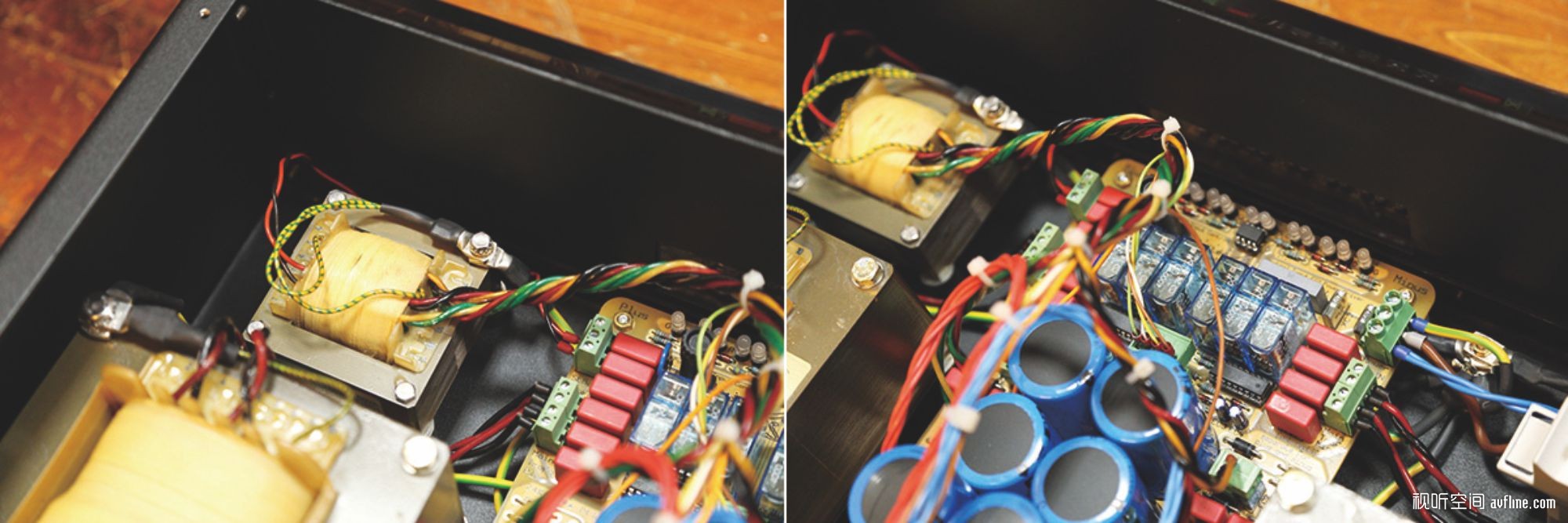

电源箱内另有一组小的EI变压器，提供温机、继电器开关、安全监控线路所需的电压。
这样的电源供应设计，也不是一日而成的。当年ASR刚推出Emitter时，分离电源供应只是一个小机箱，里头用上两个环形变压器和一个小变压器。之后，每过一阵子，就有些更动。至于现在这个严谨无比的电源供应，可是Schäefer琢磨了20年，到2002年才大致定型。
电池供电专给输入级使用
Exclusive版本，比标准版多了一个电池供电箱。这个电池供电，也不是供给全机使用，而是仅负责输入级而已。这里的做法有两方面的考虑，第一，是电池供电本身的纯净度高，因此通过电池供给输入级所使用的直流电，比通过传统电源供应器更干净。第二，因为电池供电独立、干净、稳定，因此，输入级所需要的电力，不会因为突如其来的音乐动态，让放大线路吃掉大多数的电力而短缺。

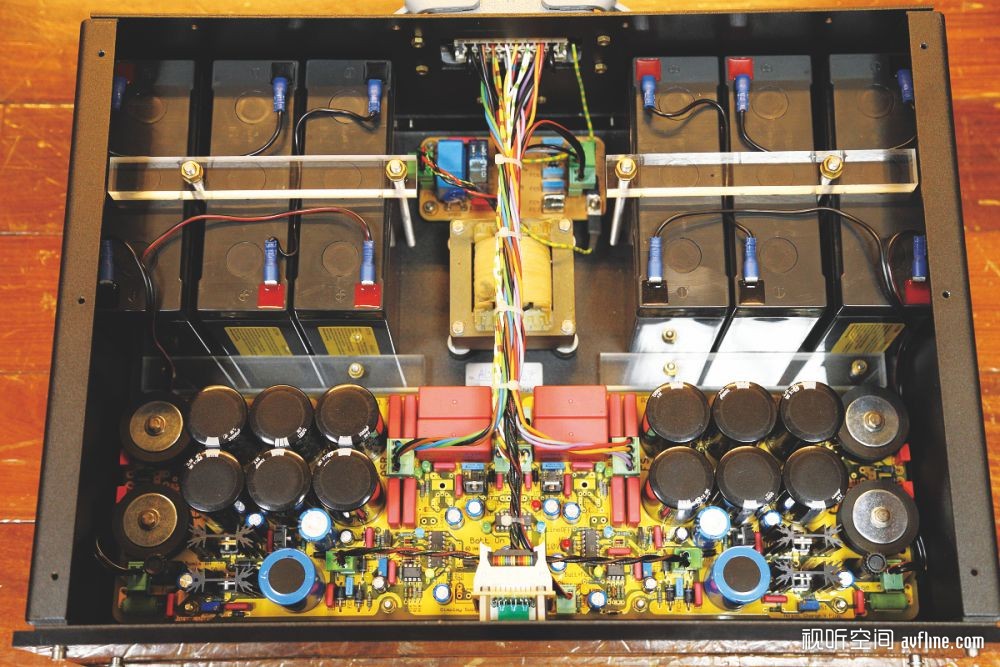

Exclusive版本，比标准版多了一个电池供电箱，负责输入级的供电。当前版本的电池供应箱内采用的是6只铅酸电池，在充饱电的状态下，可连续使用17小时。其中采用光耦合线路，确保电池以18V的电压供电，其充电与放电都有特殊设计的电源管理系统，让电池慢充慢放，以延长使用寿命。
ASR早年也还没有电池供电，当Schäefer发现电池供电的好处后，1997年首度采用了电池电源供应，之后又历经几次调整，到了2007年又重新设计了电池箱内的线路。Schäefer就是这样，不认真问，不仔细读数据，还会以为ASR从来没改过。事实上，ASR一直在改变，一直在进步。
当前版本的电池供应箱内采用的是6只铅酸电池，在充满电的状态下，可连续使用17小时。其中采用光耦合线路，确保电池以18V的电压供电，其充电与放电都有特殊设计的电源管理系统，让电池慢充慢放，以延长使用寿命。代理商表示，一组新的电池，至少可用8年，只要购买的是公司货，上瑞电子还提供免费更换服务。
关于电池供电，再补充一事。如果碍于预算或某些因素，购买Luna 6或Luna 8的Exclusive版，还可暂时不买电池，Exclusive版本身已经是Battery PSU Ready了，日后有预算或改变心意了，还可以加购电池供应。
工业级耐用规格
至于ASR放大器的电源供应，还有至少三点值得一提的。第一是保险丝。ASR的电源供应器里用的不是一般的保险丝，而是低损耗的Neozed高耐压熔断器。第二则是电源箱连接放大器的导线和插头，导线经过了双层屏蔽，连接插头和插座采用德国的Harting制品。连接线长度标准品就有2m，还可订制长度；可见Schäefer 在意电源箱与放大器的距离。第三，原厂附上的电源线，不是一般的，而是称为ASR Magic Cord的电源线。供主电源箱使用的为20A插头，供电池供电箱使用的是15A的IEC插头。

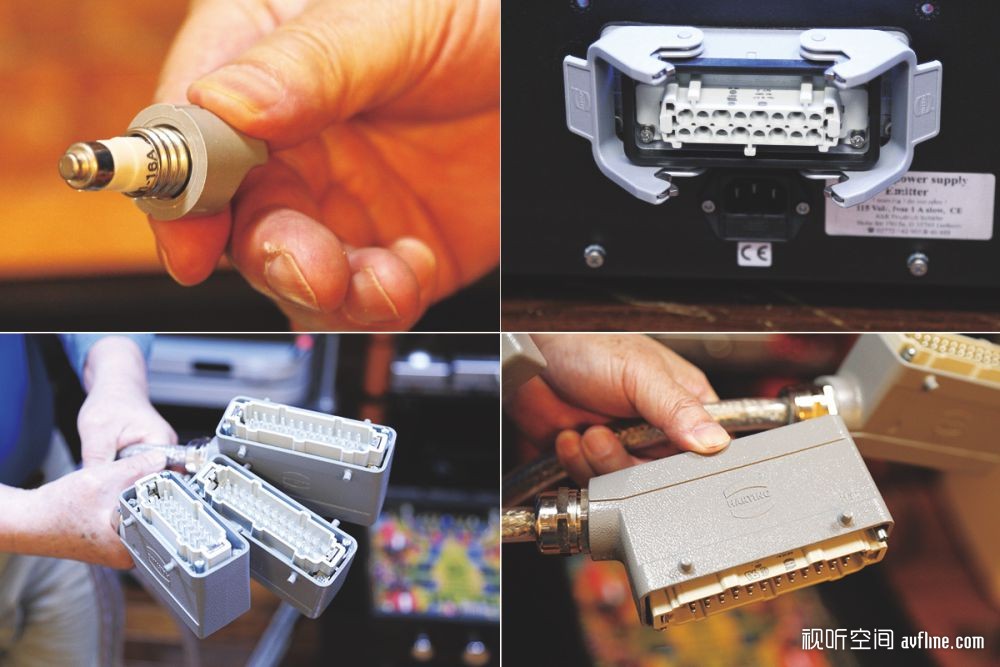

ASR电源供应器采用低损耗的Neozed 高耐压熔断器。电源箱连接放大器的导线和插头,导线经过了双层屏蔽，连接插头和插座采用德国的Harting 制品。连接线长度标准品就有2m,还可订制长度。
Exclusive版不只多电池供电，乃是全面提升
最后，Exclusive版跟标准版的差别可不只是有没有电池供电箱而已，里面的用料都有加强，加量的电容，强化的电源供应，让放大器性能再提升。以Luna 8为例，标准版的Luna 8每声道250W，Luna 8 Exclusive则有280W，功率略增，声音表现也更进一步。
而现在市面上的Luna 8 Exclusive是2016年改良后的最新版本。当中采用了加厚的电路板、镀金铜箔；换上了新的输入级晶体；电容耐压度从80V改成100V；换装更高级的继电器；强化保护线路；将平衡输入直接连于线路板上，以减少接点缩短路径；将输入阻抗改为可调式等等。
Exclusive版不只多电池供电，乃是全面提升。

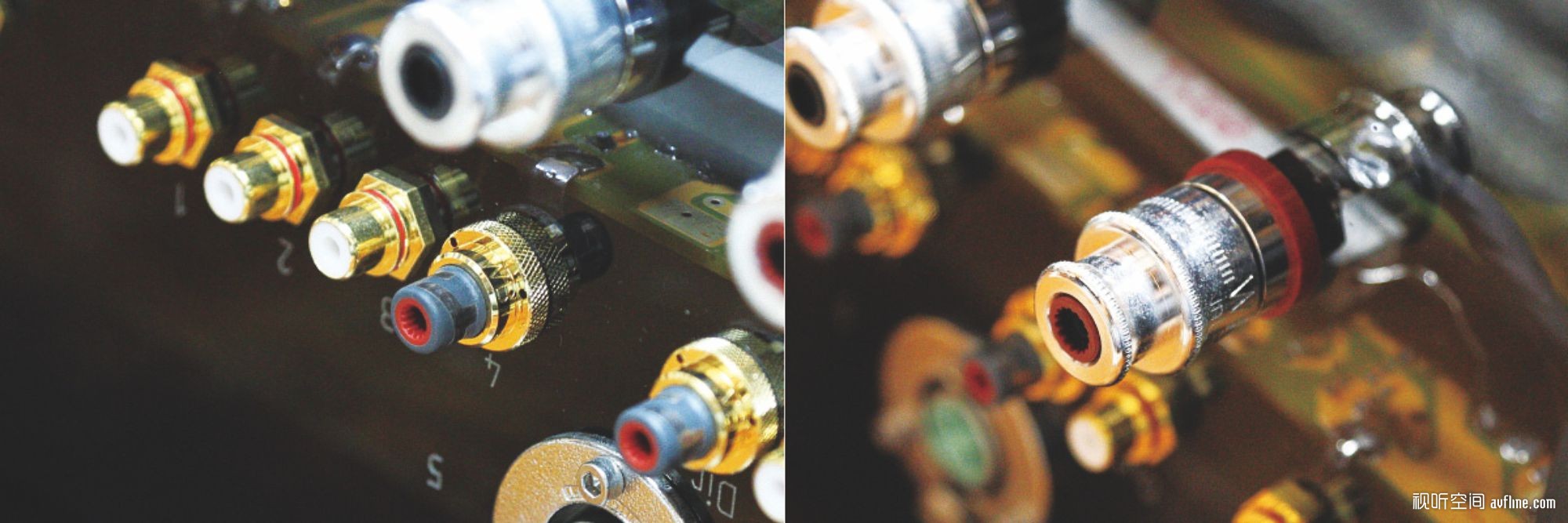

Luna 8 Exclusive的端子也用上最好的，一律采用WBT的制品，其中Direct输入的RCA端子为WBT 0210Ag、喇叭端子为0705Ag。
这，不是经典，什么才是？
总结Schäefer的设计理念，可归纳为三点：第一，干扰讯号的因素要尽可能远离放大器；第二，讯号路径越短越好；第三，尽力让所有东西都非常稳定耐用。如果你也认同这三点是一台优质放大器必备的条件，你理当会认同ASR的设计，特别是跟我一起深入探究了它的好之后。
若再考虑它在一个既定的设计基础上，琢磨再琢磨，精进再精进，这才有现在看到、听到的ASR Luna 8 Exclusive。这，不是经典，什么才是？
在深度探索过ASR后，下期我要告诉你的，是ASR Luna 8 Exclusive与音乐的距离。（未完待续）
