技术与结构
香港卫视（山西）机构成立于2013年，为香港卫视在山西设立的分支机构，主要业务包括：3D影视、宣传片、纪录片的拍摄及制作。
2016年，香港卫视（山西）机构搬迁至太原国家级文化产业基地——南中环数码港，需建造一间对画面及声音品质有着极高要求的审片室。从2015年6月份开始，香港卫视（山西）机构总裁兼制片人马啸风先生和导演徐智慧先生开始考察筛选影音公司。2个月内考察了几家影音公司，同年9月15日下午带领技术团队来到优声美影（北方）技术服务中心影音室实际体验和技术实力考察。负责人文晓斌在对影音室的设计理念及设备进行了简单的介绍后，开始演示，体验了几个电影和音乐片段后，马总及技术团队被效果彻底征服。
关于优声美影（北方）技术服务中心
2015年1月正式成立的优声美影(北方)技术服务中心，前身是山西优声美影，2009年正式成立。主要为深圳优声美影北方区经销商提供技术支持并服务本地高端客户。优声美影（北方）技术服务中心影音室是业内最早也是最好的杜比全景声影厅之一，于2014年11月打造完成。曾吸引从最北面的哈尔滨到最南端的深圳，周边北京、西安、石家庄以及苏州、南昌甚至台湾等众多地市的影音从业者及爱好者慕名前来体验。
设计总监点评
根据技术总监文晓斌的要求，200英寸银幕呈现的画面色彩和对比度尽可能不能受环境反射光的干扰，呈现最好的画面效果，所以房间要做成暗色调，而全黑是最完美的。而在声学材料的使用上，坚持科学实用而不滥用。
环境越暗，画面效果越好，但是在黑暗的环境下，容易给人压抑的感觉，而融入科幻元素，会大大提升观影体验消除压抑感。
首先我确定了要融入科幻电影元素 。权衡多方面因素之后，确定了《变形金刚》主题。《变形金刚》系列是好莱坞科幻电影的代表之一，代表着电影工业的最前沿技术，而且科幻元素和暗黑色调是天合之作，非常符合苛刻的审片室要求。

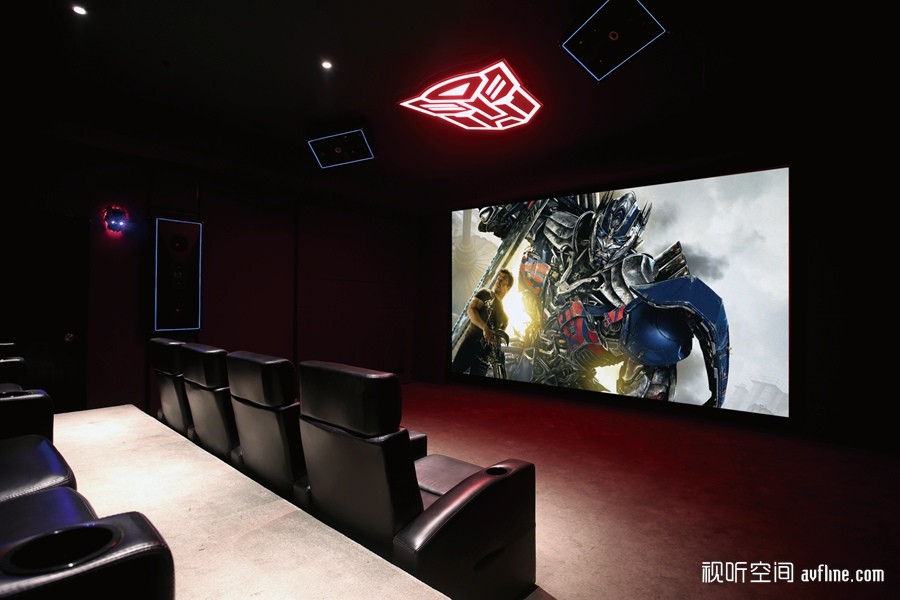

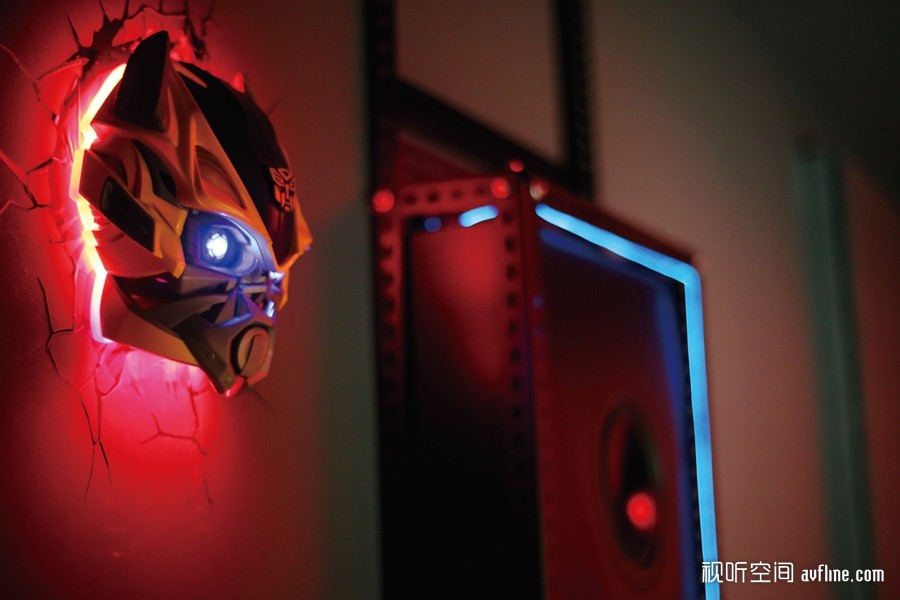

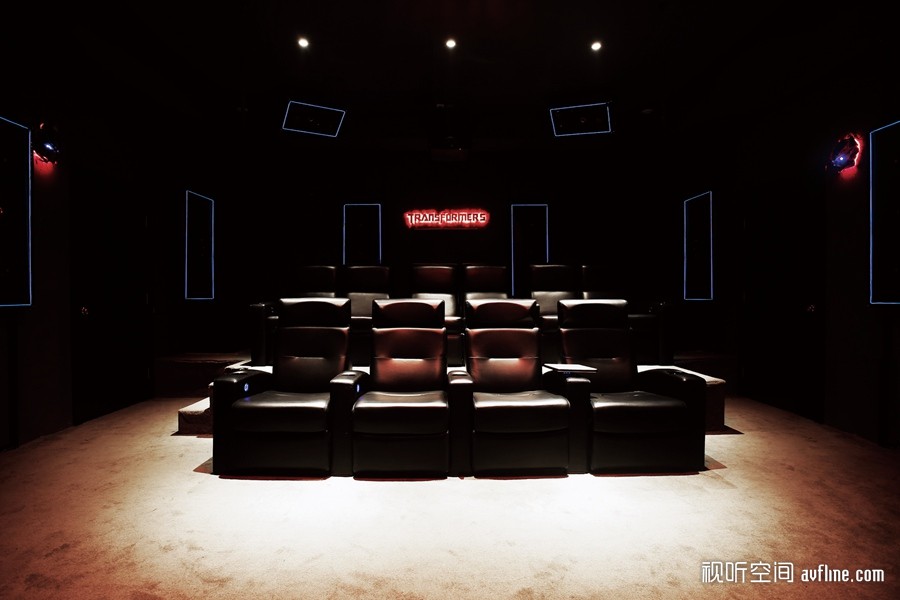

在屏幕的前方顶部，我设计了博派的标志，所有的环绕音箱周围做了蓝色冷光线，而在后方，变形金刚的英文与前方博派标志相呼应，凸显整个房间格调。与此同时，房间两侧做了擎天柱和大黄蜂头像，两位科幻大咖的头部从墙里破墙而出，非常霸气，是整个审片室的点睛之笔。
技术总监点评
声学设计
设计之初，在电脑上做了大量的声学模拟和实地测量，因为整个房间的面积还是比较大（52平米），和甲方沟通后，音响系统选用9.4.4全景声方案。结合多年设计经验，考虑到全隐藏式设计整个房间墙面上的扩散体和音箱需要用透声布做出空腔隐藏，因大量透声布空腔对中高音的反射声损耗比较大，导致声场压缩和音箱之间的声音过度不自然，所以放弃了隐藏式设计，音箱采用全部外露的方式。甲方认为声学材料非常丑陋，影响美观，和甲方反复沟通、权衡利弊后，放弃了所有的扩散体，只保留了必需的吸音材料。审片室在写字楼，楼上和周围全部是办公区域，严格的隔音处理是必须的。
音响系统

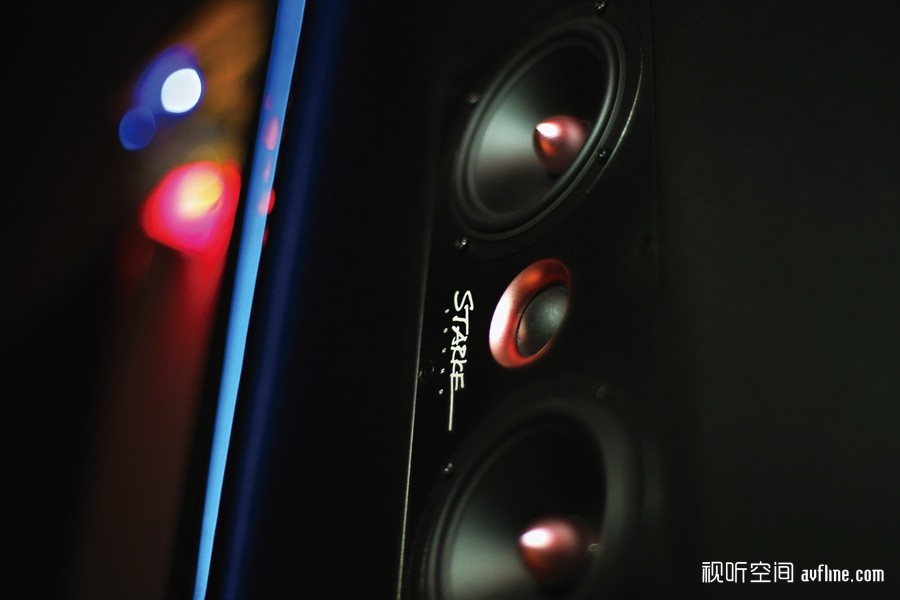

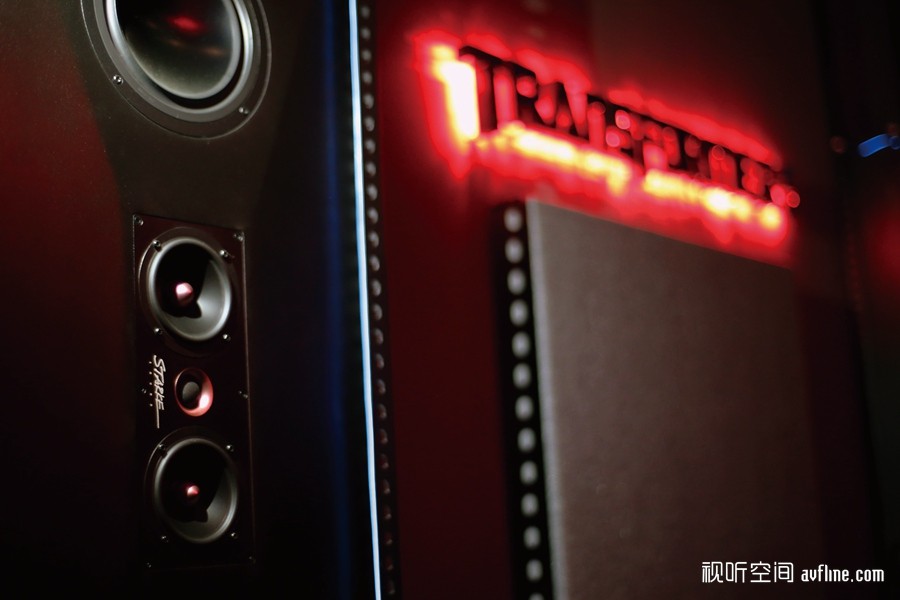

根据场地以及甲方对声压、声音密度和频响范围的苛刻要求，故选用STARKE SOUND史塔克声学旗舰H7系列。前三声道选用Starke Sound IC-H7，侧环绕选用4只Starke Sound IW-H7，后环绕选用2只Starke Sound IW-H7，顶部环绕选用4只Starke Sound SR7，由两台Starke Sound A7 Mark II负责推动，由于房间容积将近200立方，超低音选用4只突出低频质感和细节的Rythmik 雷鸣FV15HP，前级解码器选用ONKYO安桥 PR-RZ5100，所有信号线和音箱线均采用德国原装进口的SOMMER苏默。
视频系统
根据空间尺寸和甲方使用需求，银幕选用光谱200英寸1.4增益0.5微孔16∶9透声幕布，选用支持4K和HDR的SONY VPL-VW558投影机，播放器是OPPO UDP-205，为了高码率的4K/HDR信号稳定传输，而且机房离投影机的距离比较远（走线距离12米），所以选用FIBBR 2.0版本光纤HDMI线。
最终效果
因为声学方案合理，审片室最后的声学测试数据接近完美，所以调试起来也就得心应手，中高频几乎不需要做任何修饰已经非常完美，唯一需要做的就是把4只Rythmik 雷鸣FV15HP驯服好。4只大炮经过大半天的调试，用HAA测试设备1/24倍频精度下测试，测试声压115db的情况下，80Hz以下的曲线几乎做到了一条直线，而下潜做到10Hz没有衰减。整套H7系统的声音表现远超甲方预期，高频飘逸、中频饱满、低频稳健，高中低频完全从音箱里飘出来，在保证高中低频密度极大的条件下收放自如，完全感觉不到音箱的存在，或者说房间内音箱无处不在。

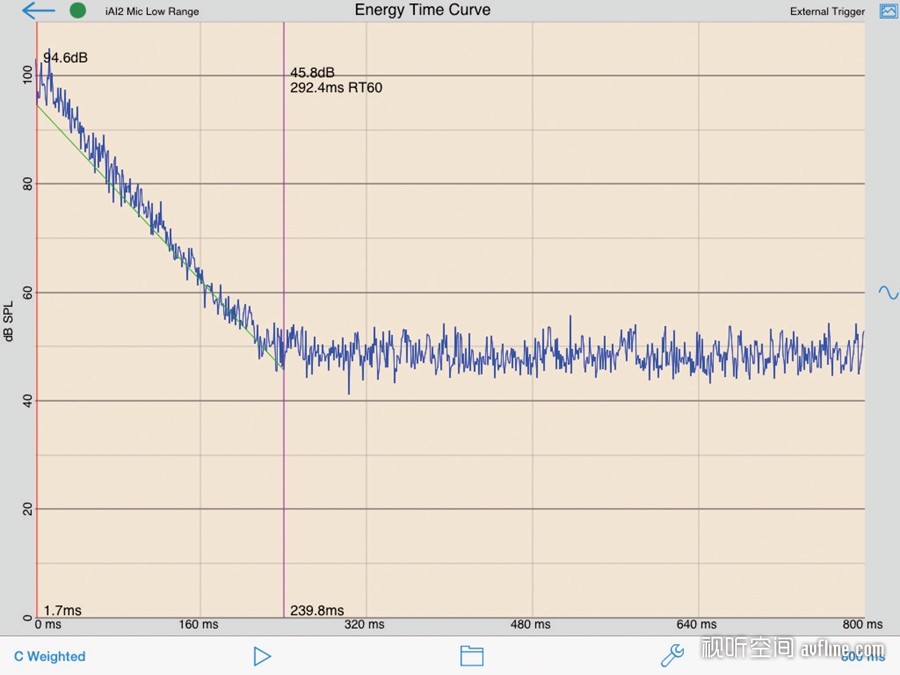

Rt60混响时间

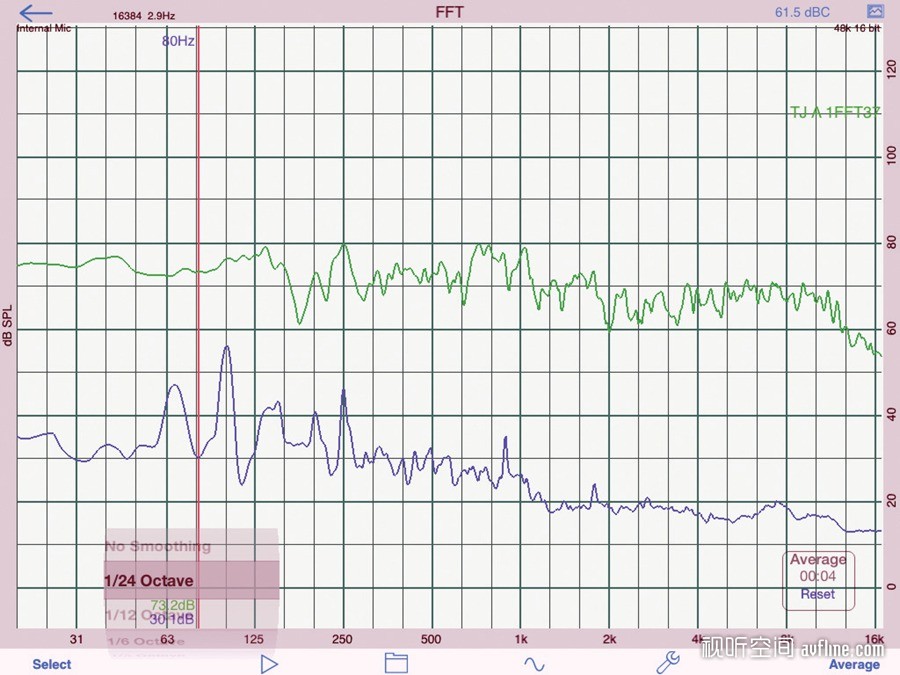

FFT频响曲线
数据完美不代表听感完美，但是数据缺陷听感一定有缺陷。数据完美只是基础，最终效果还需要耳朵和身体验货。
测试体验
播放大家熟悉的《功夫熊猫》，最后阿宝使出无须指，低频的能量和下潜已经到了变态的地步（扫裤腿只是小儿科），中高频的细节和密度依然完美，三段均衡。全身的皮肤和毛孔都能感受到阿宝让残豹化为灰烬的强大内力，普通的影院沙发会被误以为是震动沙发，但是靠电机在座位下带来的生硬局部机械震动是无法和声波能量带来的全方位震感相提并论，完全不是一回事。体验过你就知道那天上地下的差距。
播放《席琳迪翁拉斯维加斯演唱会》中的《I surrender》，席琳迪翁的声音只能用“走心“来形容，在欣赏这首歌的时候，你会忘记所有关于描述音响系统效果如何优秀的赞美之词，也会忘记所有的声学技术指标，也不用听得懂歌词内容，只有感动和浑身的鸡皮疙瘩。
视频上，由于房间足够暗，底子打的好，这台SONY VW558投射到200英寸上亮度游刃有余，FIBBR光纤HDMI负责传输OPPO 205提供的优质4K信号，整个画面非常艳丽，立体感十足。在播放经典4K演示片段时，北京烤鸭色泽艳丽，让人垂涎欲滴。用《地球脉动2》4K碟进行暗景测试，打开HDR后，4K UHD巨大的画质优势表现的淋漓尽致，感叹如此神奇美丽的地球吧！
项目名称：香港卫视（山西）机构4K全景声审片室
设计建造：优声美影（北方）技术服务中心
项目造价：120万
技术总监：文晓斌
设计总监：Aimee
项目经理：高汉杰
设备清单：
前置左右：Starke Sound IC-H7×2只
中置：Starke Sound IC-H7×1只
侧环绕：Starke Sound IW-H7×2只
后环绕：Starke Sound IW-H7×2只
顶环绕：Starke Sound SR7×4只
低音炮：Rythmik FV15HP×4只
后级功放：Starke Sound A7 Mark II×2 台
投影机：SONY VPL-VW558×1台
屏幕：光谱200寸0.5微孔透声1.4增益×1 块
前级解码：ONKYO安桥 PR-RZ5100×1 台
播放器：OPPO UDP-205 ×1台
视频HDMI：FIBBR Ultra Pro 15米
音频HDMI：SOMMER HQHD-0100
平衡信号线：SOMMER AQB1
音箱线：SOMMER 425-0056
低音炮线：SOMMER 300-0071
写在最后
因为完美的项目实施所呈现出的效果，完全超出预期，香港卫视（山西）机构和优声美影（北方）技术服务中心已签署战略合作协议，长期为香港卫视（山西）机构提供影音技术支持。此审片室案例欢迎大家预约体验交流。
